Svetskoppling Union Kulventil

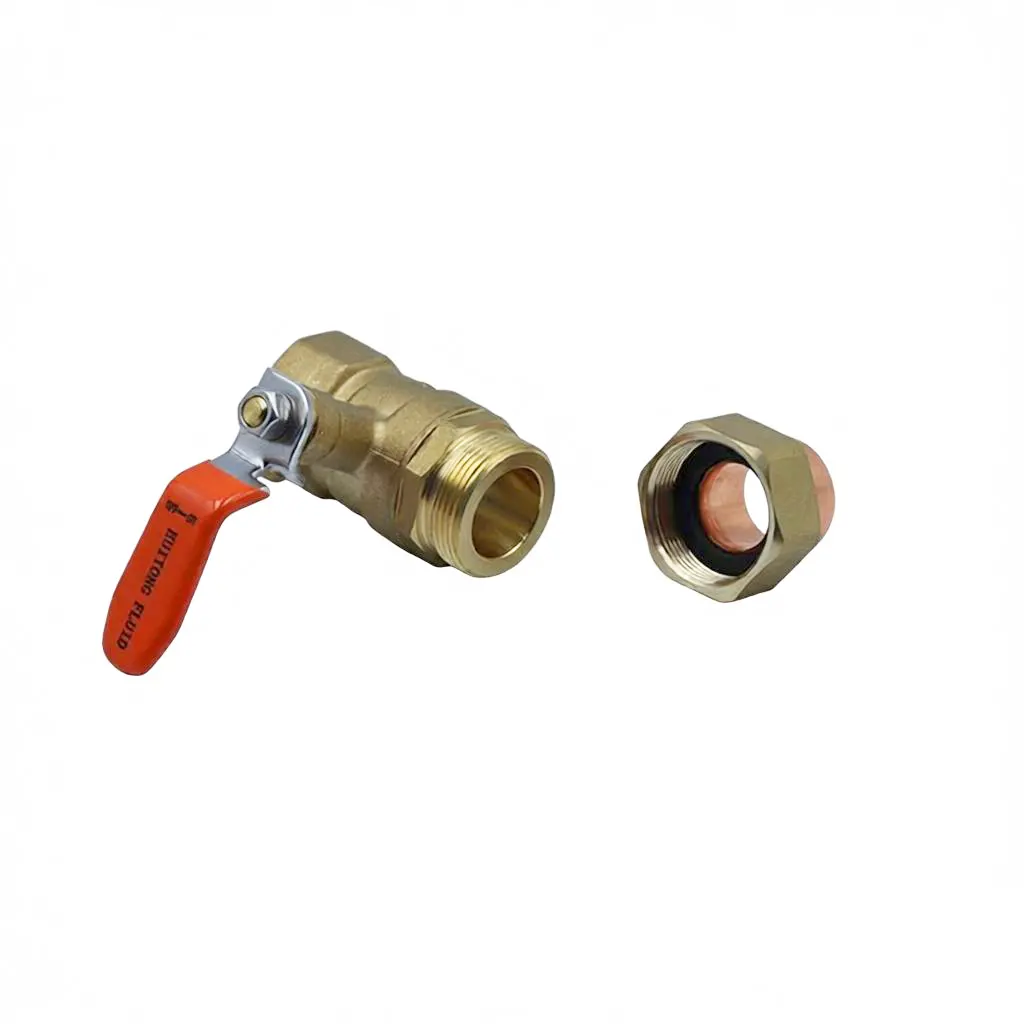

Weld Connection Union Ball Valve är en unik rörledningskontrollventil av komposittyp utvecklad av Huitong. Den enkelsidiga förlängda kopparsvetshylsan är permanent lödd och sammansmält med kopparröret, vilket eliminerar elektrokemisk korrosion och långvarigt vibrationsläckage. Den andra änden har en löstagbar kopplingsmutter för enkel demontering och underhåll utan att skära, vilket perfekt integrerar den långsiktiga stabiliteten hos svetsade rörledningar med kopplingsventilernas driftsbekvämlighet.

Ventilhuset är tillverkat av förtjockad blyfri smidd mässing, försedd med förkromade kulor och förtjockade teflon dubbelskiktstätningar. Den helt öppna flödesstrukturen minskar förlusten av cirkulerande vattenvägar, och anti-blister ventilskaftet är lämpligt för pannor och alternerande vattentrycksfluktuationer i värmesystem och golvvärme. Hela ventilsetet genomgår specialiserad kvalitetskontroll av både svets- och kopplingskonstruktioner. Den täcker flera rördiametrar och är tillgänglig för kommersiella och heminredning HVAC kopparrörsystem, fungerar som en differentierad teknisk ventil som tillgodoser både initial konstruktion och efterföljande underhållsbehov.

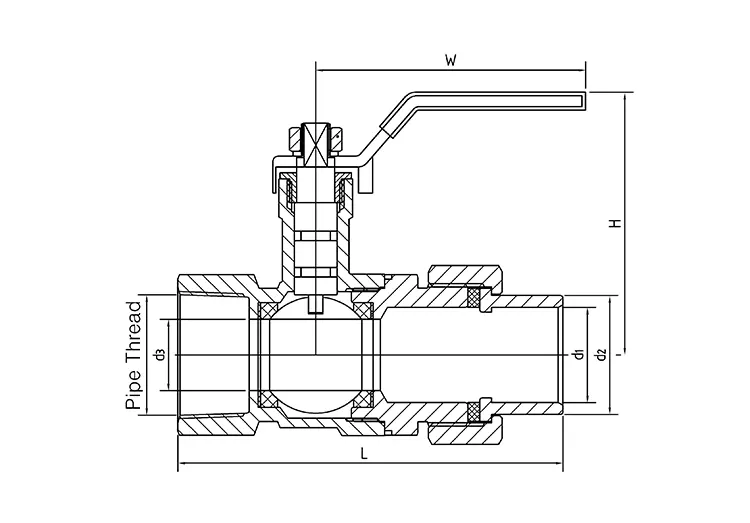

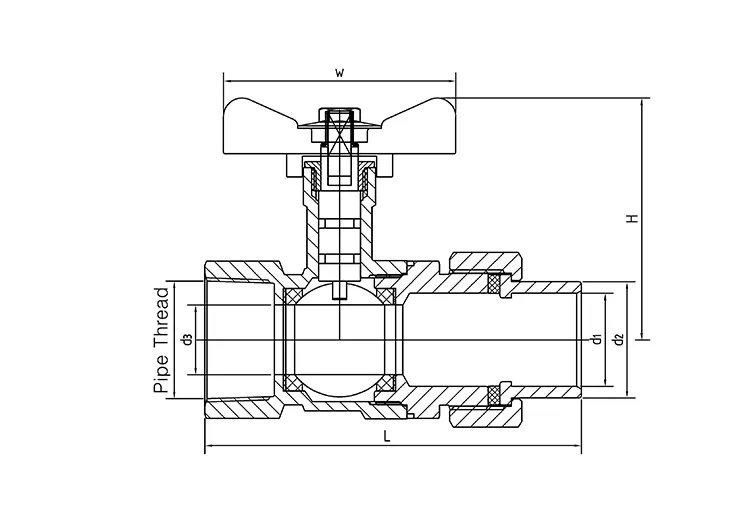

Tekniska parametrar

Vilka är fördelarna med den strukturella designen?

1. Enkelsidig förlängd kopparlödhylsa

Ventilhuset är förlängt och integrerat på ena sidan, och kopparsvetsänden kan lödas direkt med det vanliga kopparröret. Koppar- och mässingsmaterialen är mycket kompatibla, och det finns ingen lucka efter smältning, vilket helt undviker elektrokemisk korrosion och vattenläckageproblem orsakade av långvarig högtemperaturvattencirkulation. Efter formningen har rörledningen stark övergripande prestanda och utmärkt vibrationsmotstånd.

2. Separat kopplingsmutterkomponent på andra sidan

Den andra sidan är utrustad med en löstagbar gängstruktur. Vid senare ventilbyte, rörledningsrengöring och utrustningsunderhåll behöver endast överfallsmuttern lossas för att separera ventilkroppen, utan att skära eller kassera det ursprungliga kopparröret. Detta minskar avsevärt förbrukningen av rörmaterial och byggtiden på plats, och sänker de långsiktiga drift- och underhållskostnaderna för VVS-projektet.

3. Dubbla strukturer kompletterar varandra för full-cycle pipeline engineering

Under den initiala konstruktionen används svetsänden för att slutföra rörledningens fixering, vilket säkerställer långtidsdrift och tätningsstabilitet. Vid det senare underhållet används unionsstrukturen för att uppnå snabb demontering och montering, vilket inte bara löser den höga underhållskostnaden för helsvetsade rörledningar utan också kompenserar för bristerna hos rena unionskulventiler som inte är resistenta mot långvariga högtemperaturvibrationer. Den är lämplig för långsiktiga HVAC-cirkulationssystem.

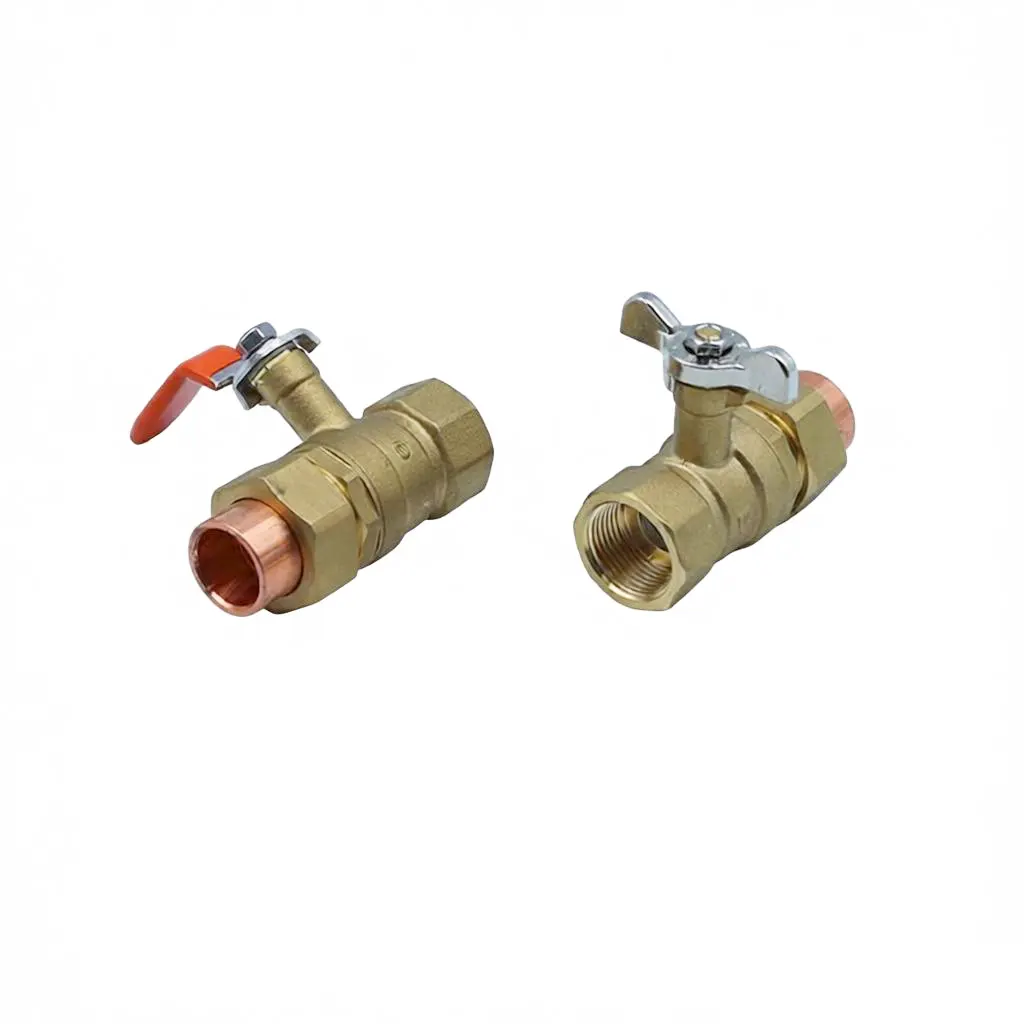

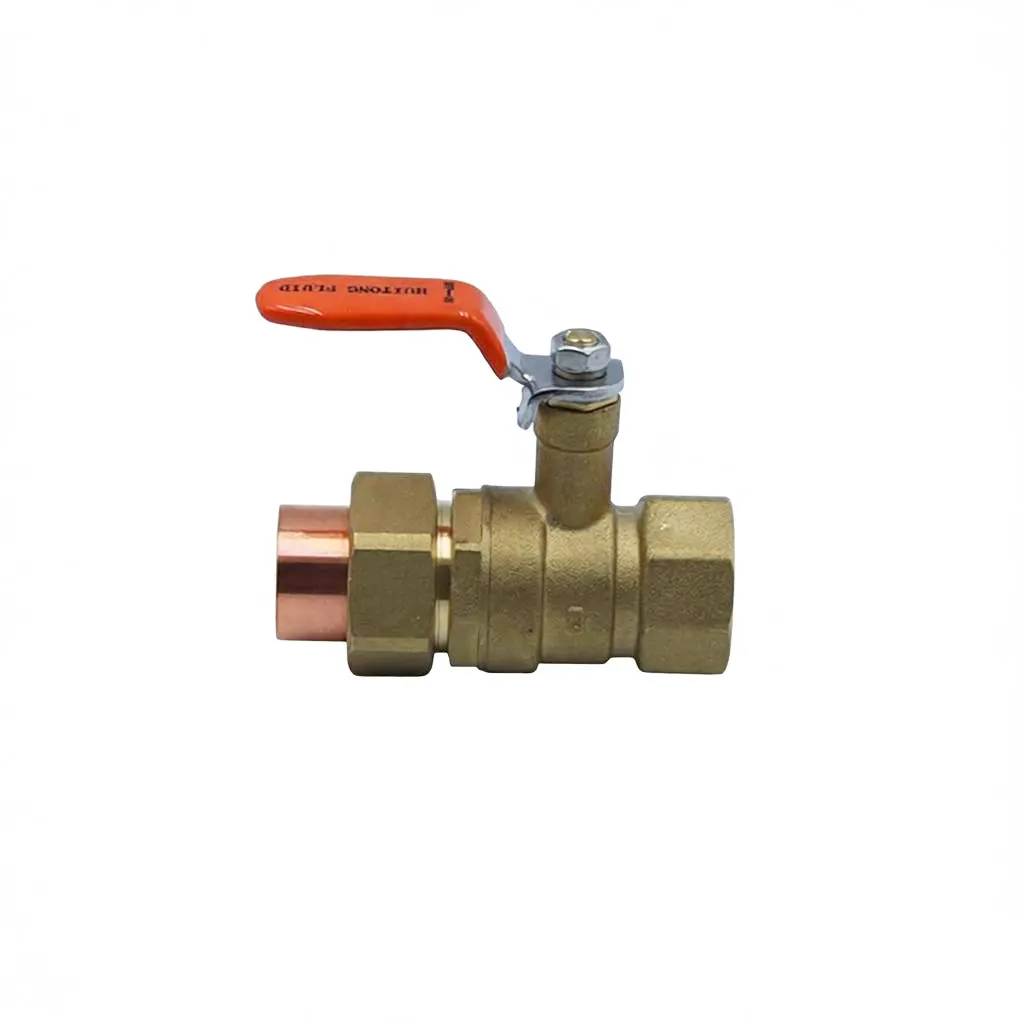

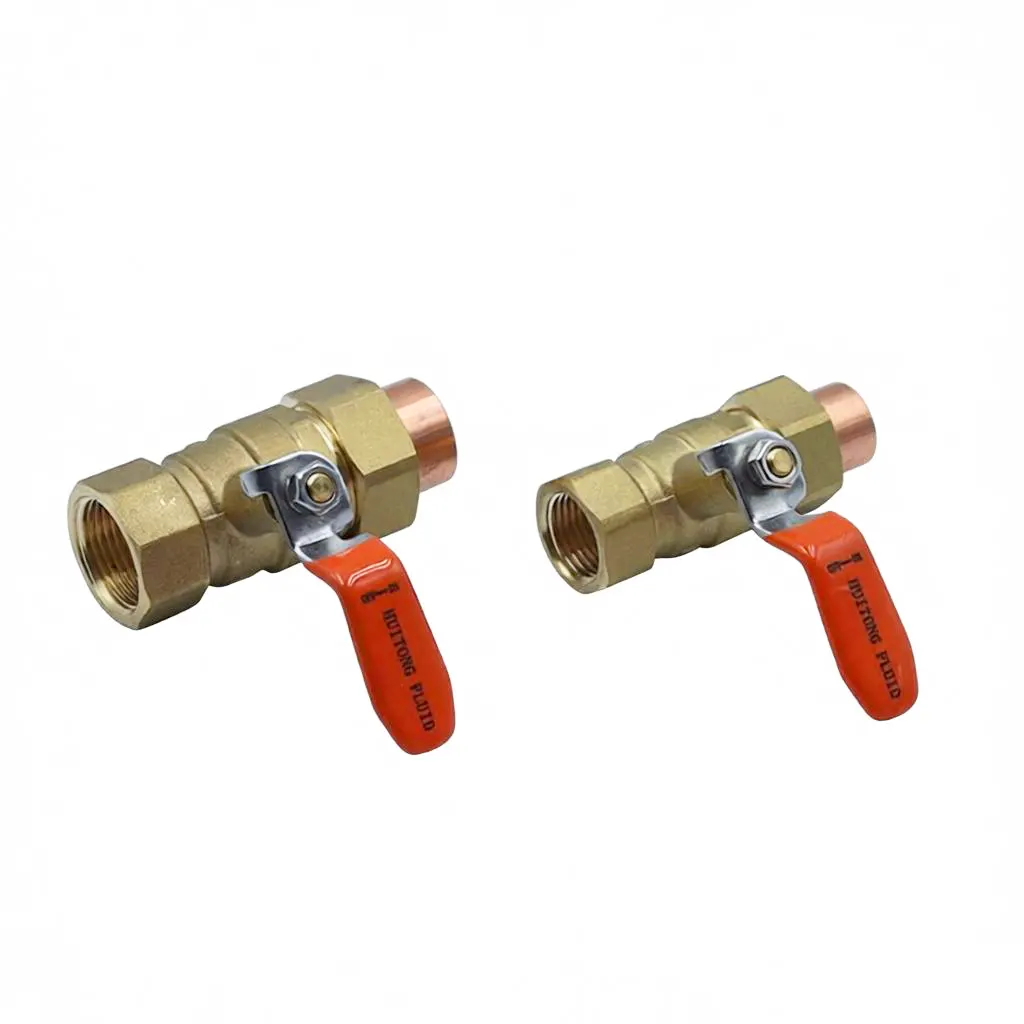

Produktdetaljer

1. Förtjockat blyfritt DZR-smide

Ventilhuset på Weld Connection Union Ball Valve tillverkas genom varmsmideprocess. Ventilens väggtjocklek är enhetlig och dess tryckbärande och sprickbeständighetsförmåga är överlägsen den hos vanliga pressgjutna ventilkroppar. Det blyfria materialet släpper inte ut tungmetaller, och det är lämpligt för hushållsvattenrening och kommersiell värmevattenförsörjning. Det är inte benäget att bilda avlagringar, rosta eller perforera ens under långvarigt högtemperaturvattenflöde.

2. Kromad solid boll

Ytan på bollen är exakt förkromad och polerad, vilket gör den slitstark och anti-skal. Det förtjockade dubbelskiktsventilsätet i Teflon passar tätt på båda sidor och kan upprätthålla nollläckage oavsett påverkan på kall- och varmvattenflödet framåt eller bakåt. Den tål de växlande vattentrycksförändringarna som orsakas av temperaturskillnaderna mellan värmesystemet och pannan under hela dagen.

3. Inbyggd säkerhetsventilstång mot utblåsning

En gränslåskonstruktion har lagts till i botten av ventilstången för att förstärka den mot det momentana höga trycket som genereras under pannan start-stopp eller pumpbyte. Detta förhindrar att ventilstången hoppar ut och högtemperaturmediet från att stänka ut, vilket ökar den totala driftsäkerhetskoefficienten för VVS-utrustningen.

Hur kan man optimera vattenleveranseffektiviteten i HVAC-systemet?

1. Oavbrutna flödeskanaler med full diameter: Ventilhuset har inga strypande utsprång inuti, vilket tillåter ett jämnt vattenflöde utan hinder. Detta förhindrar problem som ojämn uppvärmning i golvvärmesystem och minskad effektivitet i central luftkonditionering värmeväxling. Det behåller helt rörledningens designflöde, vilket sparar utrustningens energiförbrukning.

2. Förlängt 90° smidigt handtag: Det långa handtagets öppnings- och stängningshandtag har ett skonsamt manövermoment. Det krävs bara en 90° rotation för att slutföra omkopplaren för full öppning och stängning. Även när den är installerad i de smala utrymmena i golvvärmeboxar eller luftkonditioneringsmaskinrum, kan den enkelt flyttas utan att någon operation blockerar eller hindras.

3. Svetsformad rörledning ser snygg ut: Enkelsidig svetsning har inga extra exponerade fogar. Rörledningens yta är slät och platt, utan sprickor för damm och avlagringar. Detta minskar frekvensen av rörledningsrengöring och är lämplig för långvarigt slutna driftsmiljöer i maskinrum och tak.

Dubbelstruktur exklusiv kvalitetskontroll

1. Prespektral screening av dubbla metallråmaterial för att bestämma de grundläggande egenskaperna hos substratets temperaturbeständighet och korrosionsskydd: Alla råmaterial för mässingsventilhus och kopparklädda svetshylsor genomgår spektral testning vid inträde, verifiering av blyfritt innehåll, hög temperaturförlust, i anti-zink och anti-zink. Detta säkerställer att materiella långvariga risker för högtemperaturbrott undviks från källan.

2. Allmänna grundtester i tre nivåer för färdiga produkter, som säkerställer att alla grundläggande prestanda uppfyller standarderna för lagring: Varje svetsanslutningskopplingskulventil är fullständigt testad genom motståndskraft mot mantelns vattentryck, läckagedetektering av bubbeltyp och ett tiotusental gångers hållbarhetstest. Tätningsläckage och defekter som fastnar i strömbrytaren skärmas bort.

3. Differentiell dubbelspecificitetsverifiering, riktad felsökning för två typer av strukturspecifika fel: Detektering av penetrantfel utförs för de kopparbeklädda svetsändarna för att kontrollera svetsporositet, ofullständig svetsning och mikrosprickor; bitnoggrannhet och upprepade monteringslåsningstester utförs för kopplingsgängorna för att förhindra att kopplingen lossnar och problem med gängglidning, och samtidigt kontrollera kvaliteten på svetsänden och kopplingsänden.

4. Full batchkodningsspårbarhetshantering, kompletta tekniska kvalifikationspaket levererade: Varje produkt är graverad med en oberoende batchkod. All processdata från smide, svetsning, bearbetning och testning arkiveras permanent; För varje försändelse kan materialspektralrapporter, CE-överensstämmelsecertifikat och rapporter om feldetektering av färdiga produkter tillhandahållas samtidigt, vilket uppfyller alla granskningsstandarder för HVAC-projektbudgivning, tullklarering av utländsk utrustning och projektgodkännande.

Omfattande cykelsupporttjänster

1. Flerdimensionell HVAC specialiserad teknisk vägledning

Det professionella tekniska teamet kan tillhandahålla en-till-en dedikerade lösningar för frågor som temperaturkontroll av kopparrörslödning, monteringskraftjustering av kopplingsmuttrar, trycktestning av kalla och varma rörledningar och felsökning av svetsar och kopplingsläckor. Detta förkortar driftsättningscykeln på plats.

2. 24/7 online efter försäljningssvar

Erbjud flerspråkig onlinekonsultation för utländska och inhemska köpare av centrala luftkonditionerings- och pannuppvärmningsprojekt. Lös snabbt monteringsfrågor, kompatibilitetsproblem och rapportering av eftermarknadsfel, oavsett tidsskillnader.

3. Anpassade stödpaket för stora värmeprojekt

För partibeställningar av centraliserad uppvärmning och kommersiell central luftkonditioneringsutrustning kan anpassade urval och matchningsplaner tillhandahållas baserat på pipelinelayout. Långsiktigt stabil försörjning av original fabrikskopplingsmuttrar, tätningsventilsäten och reservdelar för kopparsvetshylsor säkerställer tillgången på reservdelar för projektunderhåll under många år.

4. 12-månaders originalfabriksgaranti för hela maskinen

Alla unionssvetsade kulventiler är enhetligt försedda med 12 månaders garanti. Under normala uppvärmnings- och kylcirkulationsförhållanden kan problem som svetssprickor, unionsläckage och tätningsfel orsakade av råmaterial och produktionsprocesser repareras och reservdelar tillhandahållas gratis.

Applikationstekniska scenarier

1. Kommersiell central luftkonditionering cirkulation kopparrörsystem

Detta system är lämpligt för att ansluta huvudenheten och ändvärmeväxlarens grenkretsar. Svetsänden är fäst vid huvudröret i maskinrummet och den gängade änden är ansluten till ändutrustningen. I framtiden, när enheten underhålls, finns det inget behov av att kapa huvudröret, vilket avsevärt minskar stilleståndstiden för underhåll av central luftkonditionering.

2. Centraliserat golvvärmesystem för bostäder

Byggnadens huvudrör använder svetsteknik för att säkerställa stabil uppvärmning under hela året. Grenkretsarna för varje hushåll är utrustade med gängade strukturer. Vid renovering eller reparation av de enskilda hushållsledningarna kan de tas isär och återmonteras separat, utan att det påverkar hela byggnadens värmecirkulation.

3. Kommersiellt varmvattenberedares inlopps- och utloppsrörsystem

Detta är ett speciellt rörsystem för industriella och kommersiella varmvattenpannor. Den tål vattentrycksfluktuationerna under pannstart och avstängning. Svetsänden är monterad på pannkroppen för installation, och den gängade strukturen är bekväm för regelbunden pannrengöring, underhåll och byte av filter och rörledningar.

4. Stora kommersiella vattenrening och vattenförsörjning kopparrörsystem

Detta system används för centraliserad vattenrening och cirkulation i köpcentra och hotell. Ventilhuset är tillverkat av blyfritt smide, vilket uppfyller dricksvattensäkerhetsnormerna. Det svetsade rörsystemet är snyggt och hygieniskt, och den gängade strukturen är bekväm för senare underhåll och byte av vattenreningsfilter och rörledningar.

FAQ

F: Jämfört med helsvetsade kulventiler, vilka är fördelarna med halvsvetsade och halvsvetsade ventiler?

S: Om en helsvetsad kulventil går sönder måste hela sektionen av kopparröret skäras av och svetsas om. Denna process innebär höga kostnader för material och arbete, samt långa stillestånd. Denna produkts kopplingsände gör att ventilkroppen kan demonteras utan att skada den, samtidigt som det ursprungliga svetsade kopparröret bibehålls. Genom att helt enkelt byta ut ventilen kan rörledningens funktion återställas, vilket avsevärt minskar material- och tidsförlusterna för senare underhåll i VVS-projekt. Den är lämplig för kommersiella och centraliserade uppvärmningsprojekt som kräver regelbundet underhåll.

F: Kommer tätningsprestandan snabbt att försämras efter flera demonteringar och återmonteringar av den flänsförsedda strukturen?

S: Weld Connection Union Kulventil är utrustad med en förtjockad och slitstark PTFE tätningspackning. Den standardiserade demonteringstoleransen med flänsgänga är rimlig, och tätningsprestandan kommer inte att minska nämnvärt inom 10 standarddemonteringar. Om det finns något läckage efter upprepad demontering, behöver endast den ursprungliga fabriksförsedda tätningspackningen bytas ut för att återställa nollläckage. Det finns inget behov av att byta ut hela ventilen.

F: I den smala lådan, kommer det förlängda handtaget att blockeras av isoleringsbomullen?

S: Det förlängda handtaget sträcker sig utåt för att täcka operationsområdet. Ventilhusets huvudkropp kan helt omsluta isoleringsbomullen, med endast handtaget exponerat. Detta kommer inte att störa rörledningens isoleringsstruktur. 90° kortslagsdrift möjliggör enkel öppning och stängning i en smal och förseglad låda, utan hinder och enkel användning.
