Hangängad hylsa i mässing kulventil med fjärilshandtag

De konventionella kulventilerna på marknaden har runda handtag som sticker ut och är för smala för att fungera i smala rörledningar. Svetsfogarna är besvärliga att montera och har stor risk för läckage. Denna utvändiga hylsa i mässing med fjärilshandtag kan ta itu med branschens smärtpunkter exakt. Produkten är gjord av ett smidet blyfritt anti-zinkerat mässingsmaterial i ett stycke, med en standard utvändig gänga på ena sidan som är kompatibel med vanliga rördelar, och en dubbel flänsstruktur på andra sidan som kan låsa kopparröret utan svetsning; det platta fjärilsformade tunna handtaget minskar det upptagna utrymmet avsevärt, vilket möjliggör enkel 90-graders öppning och stängning i dolda väggar, smala skåp och rörledningssystem.

Den invändiga krombelagda kulkroppen är ihopkopplad med ett förtjockat PTFE-tätningssäte, vilket säkerställer noll läckage i både kall- och varmvattentillförselriktningar. Flödesvägen med full diameter minskar vattentrycksförlusten, och ventilspindeln mot utblåsning är kompatibel med dagliga vattentrycksfluktuationer. Hela ventilsetet genomgår en fulldimensionell standardiserad kvalitetsinspektion när den lämnar fabriken, täcker flera rördiameterspecifikationer, och är lämplig för tre typer av inköpsscenarier: detaljhandel för heminredning, småskaliga värmeprojekt och lätta industriella cirkulationsrörledningar. Det är en universell rörledningskontrollventil som kombinerar enkel installation, stabilitet vid användning och kostnadskontroll.

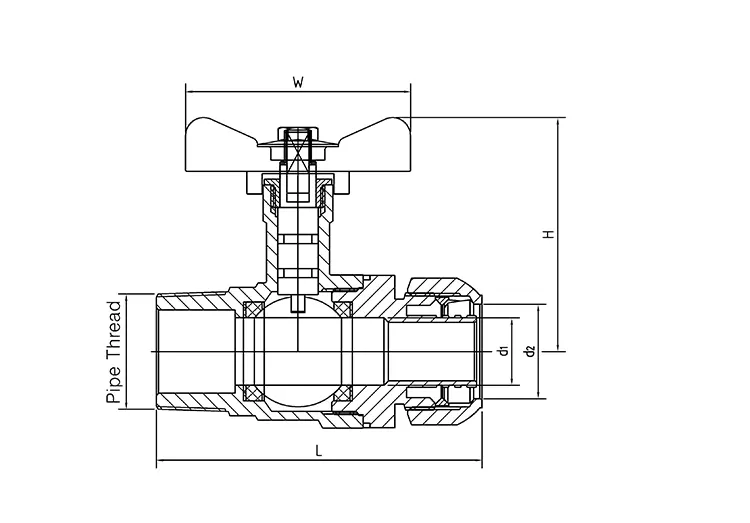

Tekniska parametrar

Fjärilsformad design med platt handtag

1. Ultratunn och platt fjärilsstruktur som tar mycket mindre horisontellt utrymme än cirkulära eller långskaftade handtag. När rörledningen är nära väggen, i ett smalt utrustningsskåp, eller i en takhålighet etc. kommer det inte att finnas någon situation där handtaget blockerar driften och hindrar den från att manövreras.

2. Standard 90° engångsöppnings- och stängningsdesign. Genom att helt enkelt flytta fjärilsplattan kan vattentillförseln snabbt slås på eller stängas av. Omkopplarstatusen är tydlig och distinkt och inspektionspersonalen kan enkelt särskilja de helt öppna och helt stängda positionerna på avstånd.

3. Handtagets öppnings- och stängningsmoment har standardiserats och kalibrerats. Med en enda hand kan den slutföra växlingsoperationen. Långvarig högfrekvent användning kommer inte att orsaka att den fastnar eller lossnar, och är lämplig för heminredningsscenarier där frekvent kontroll krävs.

Dubbla ände komposit gränssnitt design

1. Exakt CNC integrerad extruderad utvändig gänga. Universell specifikation. Hangängad hylsa Mässingkulventil med fjärilshandtag kan anslutas direkt till den stora majoriteten av vatten- och värmerörskopplingar som finns tillgängliga på marknaden, utan att behöva köpa ytterligare reduktionsadaptrar, vilket minskar läckagepunkter orsakade av röranslutningar.

2. Dubbellagers kompressionshylslåsfog. Efter att ha fört in kopparröret med ett jämnt snitt, dra åt muttern för att hålla fast röret. Ingen svetsmaskin eller lödning krävs under hela processen. Eliminerar flera procedurer som svetskylning och svetsrengöring, vilket förkortar byggtiden.

3. Kompressionshylsklämman har inga kompressionsskador. Vid senare rörunderhåll och renovering, lossa helt enkelt muttern för att ta bort kopparröret utan skador. Den intakta ventilen och röret kan återanvändas, vilket minskar de långsiktiga kostnaderna för underhållsmaterial.

Säkerställ långvarigt läckage för kall- och varmvattenledningar

1. Blyfri DZR anti-zink-ätande mässing är smidd i ett stycke. Materialet är tätt och motståndskraftigt mot tryck. Den kan transportera kallt och varmt kranvatten under lång tid utan oxidation eller avlagringar och inga tungmetaller frigörs. Den uppfyller säkerhetsstandarderna för dricksvattenledningar för hemmet.

2. Ytan poleras med hårt krom och den flytande kulan kombineras med ett förtjockat PTFE (polytetrafluoretylen) ventilsäte. Tätningsytan passar jämnt. Både framåt och bakåt vattenflöde kan uppnå tätning på bubbelnivå. Under påverkan av omväxlande kallt och varmt vattentryck kommer det inte att åldras eller läcka.

3. En intern anti-utblåsningsförstärkt ventilskaft är installerad för att klara av de momentana vattentrycksfluktuationerna under start och stopp av vattenbanan. Det eliminerar riskerna för att ventilspindeln hoppar ut och medelstora stänk, vilket ökar säkerheten för driften av vattenledningar för hemmet och små utrustningar.

Flödespassage och övergripande struktur

1. Den raka, sömlösa inre kaviteten med stort flöde har låg vattenmotstånd och liten tryckförlust, och det kommer inte att finnas några problem med otillräcklig värmevattencirkulationshastighet eller minskad värmeeffekt.

2. Kulventilen i mässing med hangängad hylsa med fjärilshandtag är kompakt och liten i storleken. Ledningsarrangemanget är flexibelt. Den kan anpassas till både dolda och exponerade rördragningar och tar inte för mycket plats i inredningen eller utrustningens inredning. Den är lämplig för standardiserad design av pipeline för heminredning.

3. Ett komplett utbud av vanliga rördiametrar finns tillgängligt. Det finns inget behov av att lagra flera typer för upphandling. Det kan väljas enhetligt för heminredningsvatten- och elprojekt, golvvärme och små industriella cirkulationsvattenvägar.

Standardiserat kvalitetskontrollsystem för hela processen

1. Spektralanalys av råmaterial före processen: Alla kopparämnen som kommer in i fabriken genomgår en spektral sammansättningsanalys. Noggrann verifiering utförs för blyfria, anti-deoxidations- och anti-kompressionsindikatorer för att undvika korrosions- och sprickrisker på råvarunivå.

2. 100 % grundläggande tester för färdiga produkter: Varje hangängad hylsa i mässingkulventil med fjärilshandtag klarar skalets vattentrycksmotståndstest, lufttäthetstest för att förhindra läckage och 10 000 gångers öppnings- och stängningshållbarhetstest. Avvikande produkter sorteras ut och omarbetas separat.

3. Produktspecifik specialverifiering: Separata tester utförs på den utvändiga gängans ingreppsnoggrannhet, hylsens klämkraft och öppnings- och stängningsmoment för fjärilshandtaget. Riktad felsökning utförs för tre typer av frekventa fel: lösgöring av rörmaterial, tätningsläckage och handtag som fastnar.

4. Hantering av fullständig batchkodsspårbarhet: Varje produkt är graverad med en oberoende batchkod. Processdata för smide, bearbetning och testning arkiveras och bevaras. Under transporten tillhandahålls materialtestrapporter och CE-efterlevnadskvalifikationer samtidigt för att uppfylla utländska tullklarering och tekniska acceptanskrav.

Tillämpningsomfång i flera scenarier

1. Vattenförsörjning för bostäder: Vattenförsörjning som kommer in i huset, vattenkontroll i framsidan av varmvattenberedaren, vattenledningar i köks- och badrumsgrenar, platta handtag lämpliga för dold installation i väggar för dolda rörledningar.

2. Tillbehör för golvvärmeledning: Front-end styrventiler för golvvärmedistribution och uppsamlingsenheter, installation av interna styrventiler i små golvvärmeboxar utan att blockera isoleringsskiktet, bekvämt för demontering, underhåll och reparation.

3. Cirkulationsvattenledningar för små utrustningar: Hushållsmaskiner för formtemperatur, liten värmeväxlingsutrustning, små industriella kallvattencirkulationsledningar, lämpliga för kompakt installationsutrymme inuti utrustningen.

4. Småskaliga industriella och kommersiella vatten- och värmeprojekt: Enkla renoveringsprojekt för värmevattenförsörjning för lägenheter och butiker, icke-svetsande struktur minskar avsevärt byggtröskeln på plats, lämplig för spridd upphandling och partiupphandling.

FAQ

F1: Vilka är de praktiska fördelarna med denna hangängade hylsa i mässingkulventil?

S: Det platta fjärilshandtaget har en tunn sidotjocklek, så det kommer inte att sticka ut nämnvärt. När den installeras mot väggen eller i ett smalt skåp, kommer den inte att blockeras av plåten eller isoleringsskiktet. 90° kortslagsdrift är bekväm för styrning i ett litet utrymme. Det cirkulära handtaget är benäget att orsaka problem med driftstopp.

F2: Kräver kopparrörsenheten på denna externa kulventil med korthylsa svetsoperationer?

S: Korthylsan med dubbla lager använder en mutter för att jämnt pressa och låsa rörmaterialet. När rörkanten är slät kan den sättas in direkt och dras åt. Detta eliminerar behovet av svetsmaskiner, svetsmaterial och kylprocesser. En enda person kan snabbt slutföra rörledningsmonteringen utan risk för att skada rörets innervägg på grund av svetsning vid hög temperatur.

F3: Kan ventilen säkerställa inget vattenläckage när den arbetar i båda riktningarna?

S: Den flytande krompläterade kulan i kombination med dubbelsidigt förtjockat PTFE-tätningssäte säkerställer konsekvent tätningsprestanda för både positivt och omvänt vätskeflöde. Den tål alternerande vattentryck från kallt vatten på vintern till varmt vatten på sommaren och kommer inte att läcka även efter långvarig användning.

F5: I vilka typer av pipelineprojekt är det lämpligt att användas?

S: Kulventilen i mässing med hangänga med fjärilshandtag är lämplig för fyra scenarier: vattenförsörjning i hemmet för hela huset, golvvärme, småskalig renovering av vattenvärme i kommersiella utrymmen och småskalig industriell cirkulerande kallvattenutrustning. Den täcker flera standardstorlekar av vanliga kopparrör på marknaden och kan vara kompatibel med både hemköp och bulkköp.

F6: Kommer installationen och driften av denna ventil att begränsas med det smala taket och dolda rör i vägghålan?

S: Nej. Det platta fjärilsformade handtaget tar väldigt lite utrymme och ventilhuset är kompakt som helhet. Efter att de dolda rören lindats med isoleringsbomull är bara handtaget exponerat. Inget stort operationsgap behöver reserveras. Den kan normalt växlas och styras i vanliga heminredningstak och vägghåligheter.
