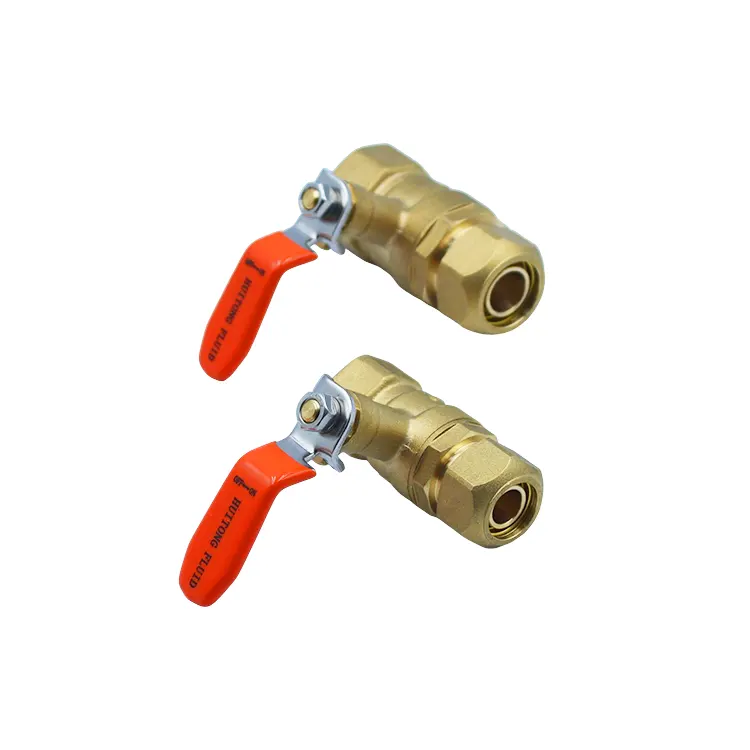

Invändig gänga Tvåpositionshylsa Panna Mässing Kulventil

Jämfört med vanliga vatten- och värmekulventiler är den invändiga tvåpositionshylsan i mässingspanna speciellt utformad för att möta fyra stora tekniska utmaningar inom pannutrustning: vibrationsinducerad rörlossning, begränsat installationsutrymme i små skåp, besvärlig kopparrörssvetskonstruktion och tvåvägsläckage av varma och kalla medier. Ena änden av produkten är direkt ansluten till pannkroppen med standard invändiga gängor, medan den andra änden har en tvåläges dubbel hylsa struktur som säkert kan låsa kopparröret och instrumentstålröret utan svetsning. Den är utrustad med ett handtag för gränsläge med dubbla växlar, en ventilskaft med antisvajningsfunktion och en förtjockad teflon-tätning. Den är resistent mot vattenavlagringar och höga temperaturer, har låga flödesförluster, är lätt att demontera, underhålla och reparera, och är fullständigt inspekterad och tillverkad enligt det exklusiva kvalitetskontrollsystemet för pannrörledning. Den finns i flera specifikationer för att uppfylla kraven för olika små och medelstora pannutrustningar.

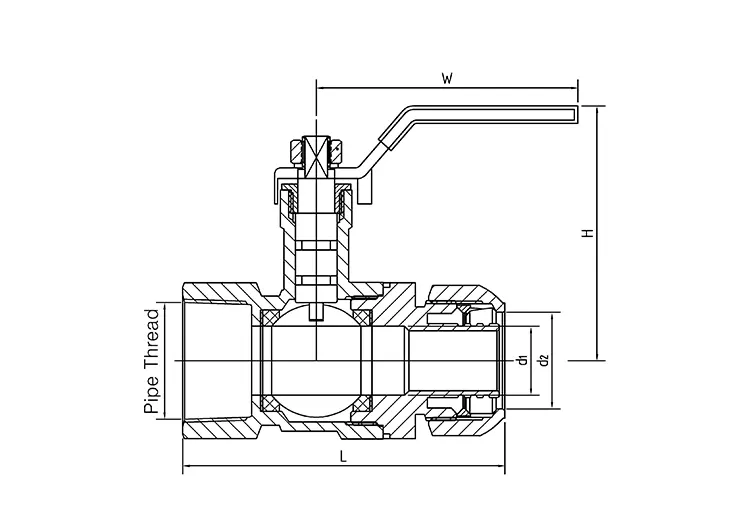

Tekniska parametrar

Hur förenklar gränssnittsstrukturen monteringen av pannrör?

1. Den gängade änden inuti ventilen antar exakta CNC-gängor, som kan anslutas direkt till pannans originalutrustningsgränssnitt utan behov av ytterligare reduktionsadaptrar, vilket minskar antalet läckagepunkter i rörledningen och typerna av inköpta komponenter.

2. Den andra änden är försedd med en tvåläges låskomponent med dubbla hylsor. Installation kräver ingen svets- eller värmefusionsutrustning. Sätt bara in kopparröret och dra åt muttern för att låsa rörmaterialet ordentligt, vilket avsevärt minskar monteringstiden för hela pannan.

3. Den är kompatibel med både kopparrör och instrumentrör i rostfritt stål, de vanliga rörmaterialen för pannor. Demonteringen och återmonteringen skadar inte rörmaterialet. Under underhåll av utrustning och renovering av rörsystem kan ventilen återanvändas, vilket minskar kostnaderna för utrustningens drift och underhållsförbrukningsmaterial.

Hur undviker handtagets design säkerhetsrisker?

1. Handtaget är utrustat med oberoende helt öppna och helt stängda dubbelläges gränslåsklämmor. Efter att ventilen har öppnats eller stängts kan den låsas i ett fast läge, vilket förhindrar att handtaget förskjuts eller orsakar läckage när pannan är igång under en längre tid.

2. Gränsstrukturen för invändig gängad tvåpositionshylsa i mässingkulventilen har ett mekaniskt tätt ingrepp. Efter att ha genomgått en miljon gånger av vibrationssimuleringstester kommer positionen inte att glida under kontinuerliga cykliska förhållanden, vilket effektivt kontrollerar till- och från-tillståndet i pannans vattenväg.

3. 90° standardöppnings- och stängningstakten säkerställer måttlig manövreringskraft. Även i pannskåpets smala inre kan handtaget enkelt vridas, vilket gör den dagliga inspektionen och regleringen av utrustningen bekväm.

Hur anpassar sig ventilhuset och tätningskonfigurationen till pannans förhållanden för högtemperaturskala?

1. Den invändiga gängade tvåpositionshylsan i mässingskulventilen är tillverkad genom att smide DZR blyfri mässing i ett stycke. Materialet är tätt och tål höga temperaturer. Det är inte benäget att oxidera och avlagringar när det kommer i kontakt med varmvatten och ånga under lång tid, och kommer inte att släppa ut tungmetaller för att förorena det cirkulerande mediet.

2. Den inbyggda krompläterade flytande kulkroppen kombineras med ett förtjockat PTFE (polytetrafluoretylen) ventilsäte. Den dubbelriktade tätningsprestandan är balanserad, och noll läckage kan uppnås även under omväxlande kall- och varmvattentryck. Den tål tryckfluktuationer orsakade av frekventa start- och avstängningar av pannan.

3. En förstärkt ventilspindel med anti-svängningsfunktion är utrustad för att klara av momentana högtryckspåverkan i pannans vattenväg. Detta förhindrar att ventilspindeln hoppar ut och undviker risken för medelstänk, vilket ökar säkerheten för hela panndriften.

Vilka installationsvillkor uppfyller produktens formdesign för pannskåpet?

1. Ventilhuset är försett med en rak flödeskanal med full diameter, utan att strypa döda hörn, vilket resulterar i lågt vattenflödesmotstånd och kommer inte att orsaka otillräckligt tryckfall i pannvattencirkulationen eller minskad uppvärmningseffektivitet.

2. Den är kompakt och liten i storleken, lämplig för de flesta vanliga pannförseglade skåp, utan att behöva reservera ett stort installationsutrymme, vilket gör det bekvämt för utrustningstillverkare att standardisera ledningar och layout för hela maskinen.

3. Flera specifikationer för hylsor och gängstorlekar finns tillgängliga, som täcker alla typer av små och medelstora gasugnar, elektrisk uppvärmningsutrustning och plattvärmeväxlare för omfattande matchningsbehov.

Från vilka dimensioner ska fabrikskvaliteten kontrolleras?

1. Förscreening av råmaterial: Alla mässingsämnen genomgår spektral sammansättningstestning för att verifiera kärnindikatorerna såsom inget bly, anti-avzinkning och högtemperaturbeständighet, vilket säkerställer att de är lämpliga för pannans långvariga högtemperaturcykliska arbetsförhållanden.

2. 100 % inspektion av färdiga produkter: Varje ventil genomgår tre grundläggande tester i följd: test av skalvattentryckhållfasthet, läckagetest av bubbeltyp och 10 000 gångers öppnings- och stängningstest. Produkter som inte uppfyller kraven sorteras direkt och omarbetas.

3. Särskild kalibrering för pannförhållanden: Separata tester utförs på låskraften hos den dubbla sockeln, den inre gängstorlekens noggrannhet och tillförlitligheten hos tvålägesgränsskyddet för att undvika frekventa pannfel såsom vibrationsinducerad rörlossning och läckage av tätningen.

4. Full batch-spårbarhetshantering: Varje invändig gänga tvåpositions hylsa i mässing kulventil är märkt med en oberoende batchkod. Processdata för smide, bearbetning och testning arkiveras. Vid frakt kan materialinspektionsrapporter och CE-överensstämmelsecertifikat tillhandahållas samtidigt för att uppfylla kraven för godkännande av utländsk utrustning och budgivning.

Varför välja oss?

1. Komplett kvalifikationsleverans: För bulkutrustningsbeställningar kan vi tillhandahålla materialrapporter (MTR), CE-certifiering och fabriksinspektionsdokument. Allt material är komplett och överensstämmer, vilket säkerställer smidig tullklarering, projektacceptans och utrustningsbudgivning.

2. Speciell teknisk vägledning: Vårt tekniska team har lång erfarenhet av pannrörsystem. Vi kan erbjuda en-till-en-lösningar för montering av kopparrörshylsor, övergripande felsökning av pannvattenvägar och felsökning för tätnings- och läckageproblem.

3. Långtidsförsörjning efter försäljning: Vi tillhandahåller stabil leverans av originalreservdelar från fabriken för inhemska och utländska tillverkare av pannutrustning. Skräddarsydda rörsystemlösningar kan tillhandahållas för storskaliga beställningar av värmeaggregat.

4. Standardiserad kvalitetsgaranti: Alla serier av pannkulventiler erbjuder enhetligt 12-månaders originalfabriksgaranti, som täcker material- och produktionsprocessrelaterade inneboende kvalitetsdefekter, vilket eliminerar farhågor om batchanskaffning.

FAQ

Q1: Denna pannas kulventil har en struktur med dubbla uttag. Är det nödvändigt att svetsa kopparröret under installationen?

S: Nej, svetsning krävs inte alls. Dubbelhylsan förlitar sig på att muttern pressar och låser rörmaterialet. Rörmaterialet skärs platt och förs direkt in i hylsan. Att dra åt muttern fixerar tätningen, vilket eliminerar behovet av svetsutrustning, svetsmaterial och kylprocesser efter svetsning. Detta förbättrar avsevärt monteringseffektiviteten för hela pannan.

F2: Jämfört med det vanliga icke-växelhandtaget, vilka är fördelarna med tvålägesgränshandtaget i pannutrustning?

S: Pannfläktar och pumpar arbetar kontinuerligt och genererar högfrekventa vibrationer. Det vanliga handtaget är benäget att gradvis övergå till ett halvöppet tillstånd, vilket resulterar i vattenläckage och uppvärmningsavvikelser. Tvålägesgränsen kan låsa de två lägena fullt öppen och helt stängd, opåverkad av utrustningens vibrationer, vilket säkerställer stabilt på-av-tillstånd under långvarig drift.

F3: Kommer DZR-ventilkroppen i mässing att samla på sig en stor mängd avlagringar och bli igensatt med tiden när den utsätts för varmvatten från pannan?

S: Den smidda DZR-mässingen har bättre anti-skalnings- och antioxidationsegenskaper än vanlig formgjuten mässing. Ventilhusets flödeskanal är slät utan döda hörn. I kombination med strukturen med full diameter kan vattenavlagringar och föroreningar inte lätt ackumuleras. Den är lämplig för pannans kontinuerliga varmvattencirkulationsdrift under hela året.

F4: Kan ventilen säkerställa noll läckage i båda riktningarna av vattenflödet?

A: Ja. Den invändiga gängade tvåpositionshylsan i mässingkulventilen använder en flytande förkromad kulkropp och ett förtjockat dubbelsidigt ventilsäte av PTFE. Både framåt och bakåt mediumflöde kan uppnå en tät och säker tätning. Pannans kalla och varma cirkulationsvägar kan stabilt skyddas mot läckage.
