Hangänga tvåläges kompressions-kulventil i mässing för pannrör

De flesta vanliga pannkulventiler på marknaden har tre stora tekniska problem: komplicerad svetsprocess, vibration och förskjutning av enheten, och långvarig högtemperaturskalning och läckage. Denna hangängade tvåpositionskompressionskulventil i mässing för pannrör är vår riktade forsknings- och utvecklingsprodukt. Den antar extern gänga + dubbelhylsa dubbeländs kompositgränssnitt, vilket eliminerar behovet av kopparrörssvetsning; i kombination med ett mekaniskt tvåläges gränshandtag motverkar det ventilförskjutningen som orsakas av kontinuerliga vibrationer av utrustningen ur den strukturella aspekten; den smidda DZR-mässingen och förtjockade fluorplasttätningskombinationen kan motstå långvarig högtemperaturvattenkorrosion av pannan, flödesvägen med full diameter minskar vattencirkulationsmotståndet och den kompakta kroppen är lämplig för smala utrustningsskåp.

Tekniska parametrar

Sammansatt dubbelsidigt gränssnitt

1. Extern gängände med standardprecision: Ventilhusets ände är exakt CNC-svarvad med en universell utvändig gänga, som kan anslutas direkt till originalutrustningens gränssnitt för gaspannor och formtemperaturmaskiner. Inget ytterligare köp av reducerkopplingar krävs, vilket minskar rörledningsanslutningsnoder och samtidigt sänker kostnader för anskaffning av tillbehör och läckagerisker. Den är lämplig för standardiserad komplett maskinsatsmontering.

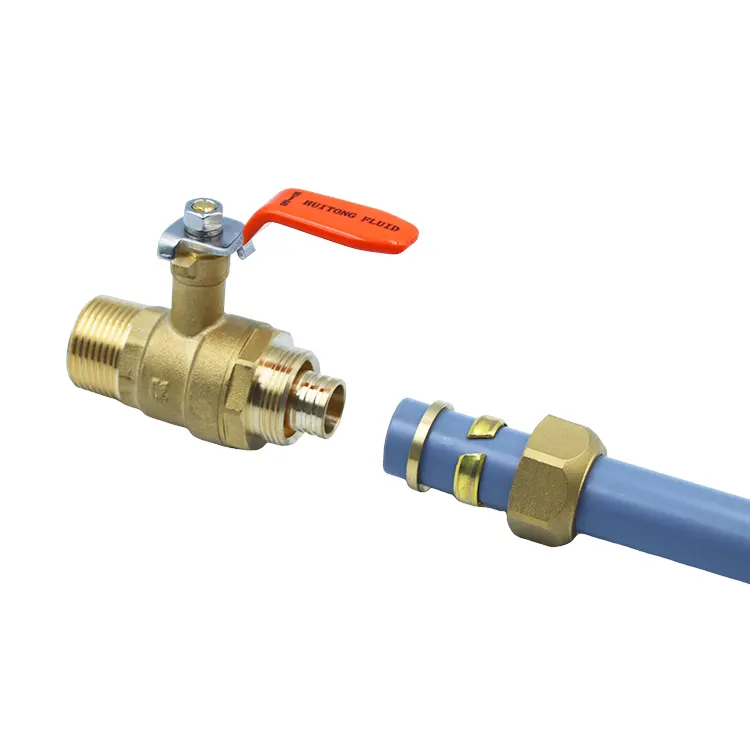

2. Låskonstruktion med dubbla hylsor: Den andra änden är utrustad med en komponent med dubbla hylsor. Efter att ha satt in det platta kopparröret och dragit åt muttern kan det låsas ordentligt. Ingen svetsmaskin, lödning eller kylning behövs. En enda person kan snabbt slutföra rörledningsmonteringen. Detta förbättrar avsevärt monteringseffektiviteten för pannans produktionslinje och eliminerar risken för högtemperaturskador på rörmaterialen under svetsning.

3. Kompatibel med flera typer av metallrör: Hangänga tvåläges kompressionsmässingkulventil för pannrör är lämplig för vanliga kopparrör som används i pannor och rostfria stålrör för instrument. Hylsmuttern kan lossas för att ta isär röret utan att skada det. Under utrustningsunderhåll eller rörmodifiering kan ventilen och röret återanvändas. Långsiktig batchmatchning kan kontinuerligt minska utgifterna för teknisk drift och underhållsmaterial.

Tvåläges gränslåshandtag

1. Mekanisk tvåläges låsmekanism: Till skillnad från det vanliga handtaget med obegränsat läge, är den hangängade tvåpositionskompressionskulventilen i mässing utrustad med en oberoende låsmekanism. Efter omkoppling kan den fixeras i helt öppet eller helt stängt läge. Den kommer inte långsamt att glida till halvöppet tillstånd på grund av den kontinuerliga vibrationen från pannpumpen och fläkten, vilket eliminerar problemen med halvöppet läckage och otillräcklig uppvärmningseffektivitet.

2. Antivibrationsstrukturen har genomgått 10 000 gånger simuleringstester under olika arbetsförhållanden: Fabriken genomför speciella simuleringstester under 24-timmars kontinuerliga vibrationsförhållanden för pannan för att utföra hållbarhetsverifiering. Bitkraften hos gränslåsmekanismen är enhetlig och stabil. Även när den används i ett oavbrutet värmesystem under hela året, kommer det inte att ske någon lossning av positionen, vilket säkerställer den långsiktiga kontrollerbarheten av vattenflödestillståndet.

3. 90° kortslagsdrift: Handtaget behöver endast vridas 90° för öppning och stängning. Operationskraften är mild. Även om den är installerad i det djupa och smala pannskåpet behöver inget stort driftutrymme reserveras. Daglig inspektion och byte av vattenvägar är bekvämt och enkelt.

Högtemperaturbeständig och skalbeständig ventilhustätning

1. Gjutet DZR blyfritt mässingsbasmaterial: Integrerad varmsmideprocess av anti-zinkavlägsnande mässing, med en materialdensitet som vida överstiger den hos pressgjutna ventilkroppar. Det är mindre benäget att oxidera och bilda vattenavlagringar under långvarig transport av varm- och kallvatten från pannorna och släpper inte ut tungmetaller för att förorena det cirkulerande mediet, vilket uppfyller säkerhetsstandarderna för vattenanvändning för hushållsuppvärmning och industriell värmeväxlingsutrustning.

2. Förkromad flytande kula + förtjockad PTFE-ventilsäte: Kulans yta är hårdkrompolerad och den är ihopkopplad med ett tätningssäte av förtjockad fluorpolymer. Den kan tätt täta i både framåt och bakåt vattenflöde, klarar av den växlande vattentryckspåverkan som orsakas av frekvent start-stopp av pannan. Långvarig användning härdar inte eller läcker vatten, vilket minskar frekvensen av utrustningsavstängning och underhåll.

3. Anti-utblåsningsförstärkt ventilspindel: En ytterligare gräns- och anti-lossningsstruktur läggs till i botten av ventilskaftet för att stärka designen för omedelbart högt tryck under pannans vattenvägs startstopp, för att undvika att ventilspindeln hoppar ut och vatten eller het olja och hetvatten stänker, vilket förbättrar driftsäkerhetskoefficienten för hela pannan.

Kompakt flödeskanaldesign med full borrning

1. Rakt igenom utan dödutrymme stort flödeskavitet: Det finns inga strypande utsprång eller ackumulering i det inre, vilket resulterar i låg värmeförlust under varmvattencirkulation. Det kommer inte att finnas några problem med otillräckligt tryckfall i rörledningen eller värmegenereringsdämpning av pannan, vilket säkerställer en stabil temperaturkontrolleffekt för värmeväxlarenheten och formtemperaturmaskinen.

2. Kompakt och lätt övergripande design: Hangänga tvåpositions kompressionsmässingkulventil för pannrör har en liten total volym och tar inte upp extra utrymme i utrustningen, vilket gör det bekvämt för panntillverkare att standardisera ledningsarrangemanget i skåpet. Det finns inget behov av att bredda utrustningsskalet enbart för ventilen, och det kan styra produktionsmaterialkostnaden för hela maskinen.

3. Full täckning av flera rördiametrar: Spännhylsorna och gängorna är av olika storlekar och täcker de vanliga rörspecifikationerna för små och medelstora gaspannor, värmeväxlarstationer och formtemperaturmaskiner på marknaden. Utrustningstillverkare kan batchförbereda i förväg, vilket förenklar hanteringen av komponentupphandlingskategorier.

Panna Rörkopplingar Exklusivt kvalitetskontrollsystem

1. Spektralanalys av råmaterial före inplantering: Alla mässingsämnen som kommer in i fabriken genomgår en spektral sammansättningsanalys för att verifiera blyinnehållet, högtemperaturbeständighet och kärnindikatorer mot zinkförlust. Alla ämnen med undermåliga material elimineras, vilket undviker problemet med ventilkroppskorrosion och sprickbildning under långvariga högtemperaturförhållanden på råvarunivå.

2. 100 % slutprodukt Trippelbastester: Varje hangänga tvåpositions kompressions-kulventil i mässing för pannrör klarar testet för hållfasthet för skalets vattentryck, lufttäthetsläckagedetektering av bubbeltyp och öppnings- och stängningstest av tiotusen gånger. All grundläggande tätning, tryckbärande och slitstyrka måste uppfylla standarderna innan de lagras.

3. Speciella pannans drifttillstånd Trippelverifiering: Ytterligare separata tester utförs på den externa gängans ingreppsnoggrannhet, dubbelhylsklämmans låskraft och dubbellägesgräns för anti-offset fasthet för att simulera pannans verkliga driftsförhållanden under långvariga vibrationer. Detta tar specifikt upp problemen med rörmaterialsglidning och tätningsläckage som ofta förekommer i rörsystem för värmeutrustning.

4. Spårbarhetshantering för fullständig batchkodning: Varje produkt är graverad med en exklusiv batchkod. Processdata för smide, bearbetning och testning arkiveras permanent för fullständig spårbarhet. För varje försändelse tillhandahålls samtidigt en testrapport för kopparmaterial, CE-certifiering och fullständiga kvalitetskontrolldokument för att uppfylla alla krav för import av värmeutrustning till olika länder och för projektacceptans och anbudsgivning i tekniska projekt.

One-stop original equipment manufacturer (OEM) supporttjänster

1. Komplett kvalificeringsleverans: För bulkbeställningar kan pappers- och elektroniska versioner av materialrapporter, CE-certifiering och fabriksinspektionsrapporter tillhandahållas samtidigt. Materialen är kompletta och standardiserade, vilket eliminerar behovet av ytterligare testning från tredje part. Effektiv tulldeklaration och utlandsprojektregistrering för utrustning kan slutföras.

2. Exklusiv teknisk vägledning för uppvärmningsrörledning: Det professionella tekniska teamet som specialiserat sig på panntillbehörskopplingar kan ge en-till-en-vägledning om specifikationer för dubbelsprängande kopparrörsmontering, övergripande vattenvägsfelsökning av pannor och specialiserad felsökning för tätnings- och läckagefel. Detta förkortar utrustningens felsökningscykel för kunderna.

3. Snabbt online-efterförsäljningssvar på flera språk: Erbjuder flerspråkiga onlinekonsulttjänster till globala pannutrustningstillverkare och värmeprojektentreprenörer. Skräddarsydda lösningar för anpassning av rörledningar kan tillhandahållas för storskaliga värmeväxlarstationer och kompletta maskinbeställningar av pannor. Långsiktigt stabilt utbud av original fabriksersättningstätningar och sprängningsringar finns också.

4. 12-månaders OEM-helmaskinsgaranti: Hela hangängade tvåpositionskompressionskulventilen i mässing för pannrör-serien ger likformigt 12 månaders garanti. Under normala kall- och varmcirkulationsförhållanden i pannan kan problem som material- och produktionsprocessrelaterat läckage, gränsbrott och lossning av sprängringar alla stödjas av gratis teknisk korrigering och komponentbyte.

FAQ

F: Vilka speciella tester har utförts för pannutrustningens vibrationsförhållanden jämfört med vanliga kulventiler?

S: Utöver de tre vanliga testerna av vattentryck, lufttäthet och öppnings- och stängningshållbarhet, har vi dessutom lagt till tre specifika tester för pannor: matchningstest för yttergängans noggrannhet, hållfasthetstest för dubbelhylsklämning mot lösgöring av rör, och hållbarhetstest för antivibrationsförskjutning av dubbelpositionsgräns. Dessa tester simulerar till fullo de verkliga 24-timmars vibrationsdriftförhållandena för pannan, vilket förhindrar två typer av frekventa fel i värmeutrustning - rörglidning och tätningsläckage - från allra första början.

F: Vilken uppvärmnings- och uppvärmningsutrustning passar den hangängade tvåpositionskompressionsventilen i mässing?

S: Det är allmänt tillämpligt på gaseldade varmvattenpannor, elvärmeugnar, plattvärmeväxlarstationer och kalla och varma cirkulationsrörledningar för formtemperaturmaskiner. Ventilhuset använder industristandard universella yttre gängor, och det finns inget behov av ytterligare reducerskarvar. Den kan anslutas direkt till de ursprungliga fabriksgränssnitten för de flesta pannans huvudenheter. Multikopplingsspecifikationerna täcker de vanliga kopparrörsdiametrarna på marknaden, och hela maskinen har stark kompatibilitet.

F: Kan kopparröret med dubbel hylsanslutning tas isär utan skador och återanvändas vid senare panninspektion och renovering?

S: Den stöds för att demonteras utan skador och återanvändning. Genom att lossa låsmuttern på hylsan kan kopparröret tas bort smidigt. Rörmaterialet kommer inte att uppleva kompressionsdeformation, sprickbildning eller deformation. Den intakta ventilen och kopparröret kan sättas ihop och användas igen. Långsiktig batchmatchning kan kontinuerligt minska anskaffningskostnaderna för underhållsmaterial för pannutrustning.

F: Kommer detta ventilhandtag att blockeras av isoleringsskiktet och utrustningens plåt och inte kunna manövreras i pannskåpets instängda och slutna inre?

S: Ventilhusets övergripande struktur är kompakt. Det 90° exponerade handtaget med kort slaglängd kräver inte ett stort spelrum. Det reserverade utrymmet i det vanliga förseglade pannskåpet kan enkelt slutföra rotationskontrollen, och det kommer inte att finnas någon situation där handtaget är blockerat, operationen är ansträngande eller vattenvägen inte kan ändras. Den är kompatibel med hela maskinens standardiserade skåpdesign.
