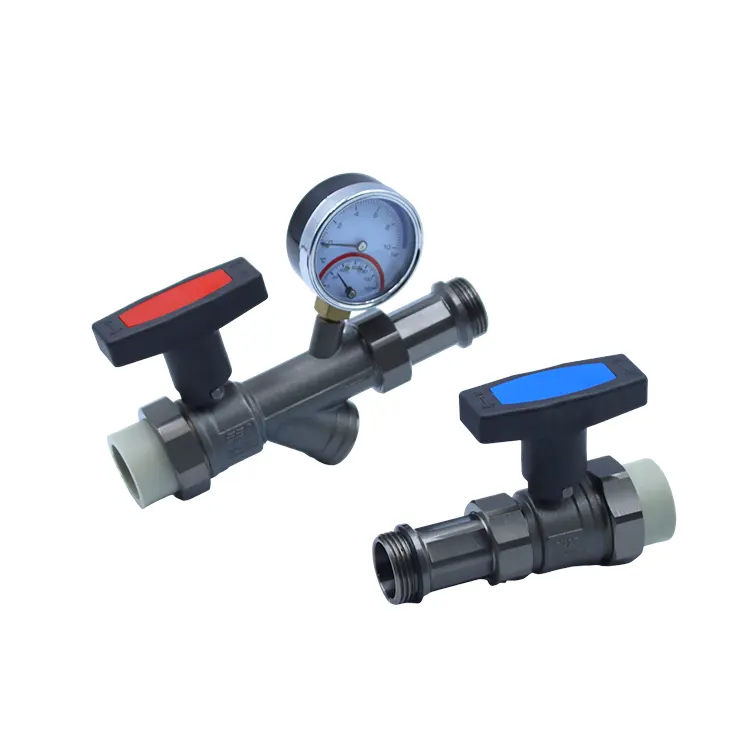

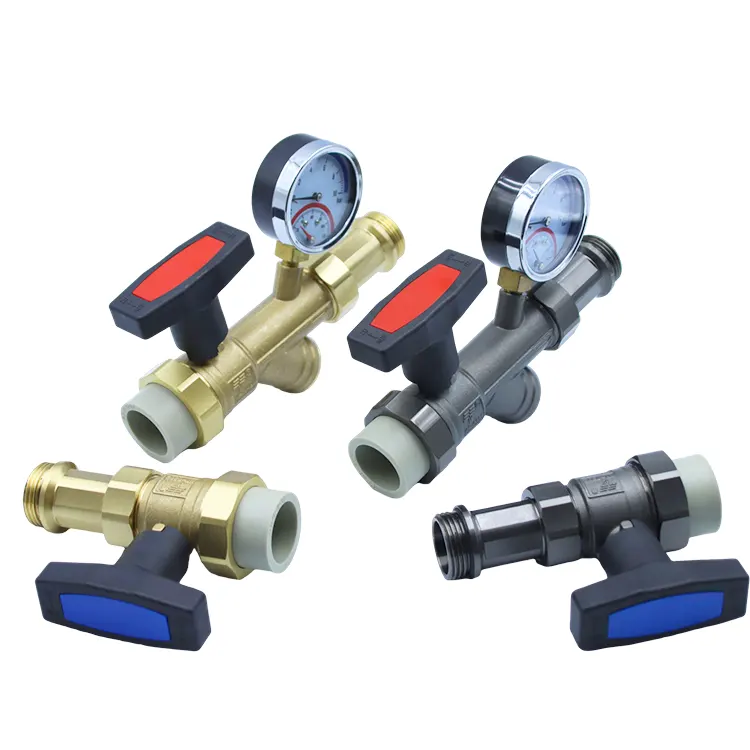

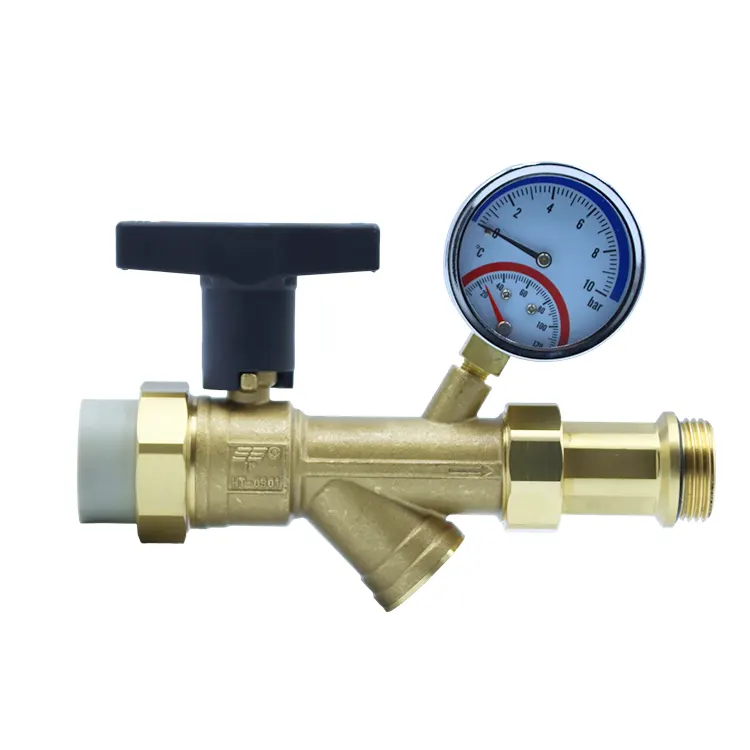

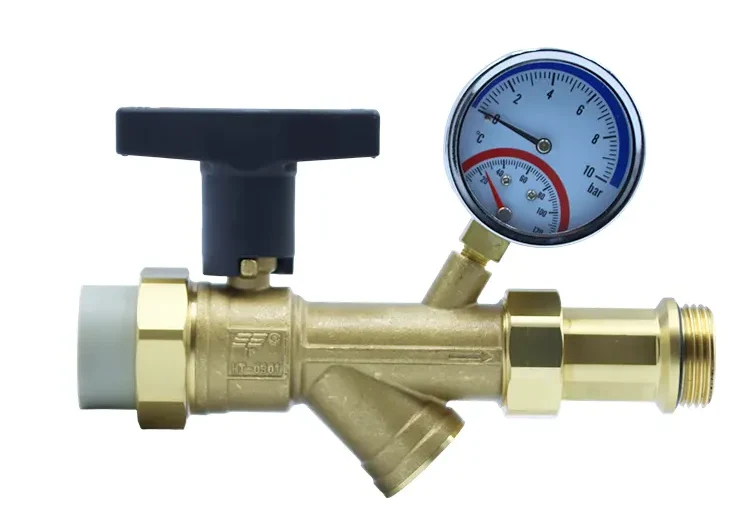

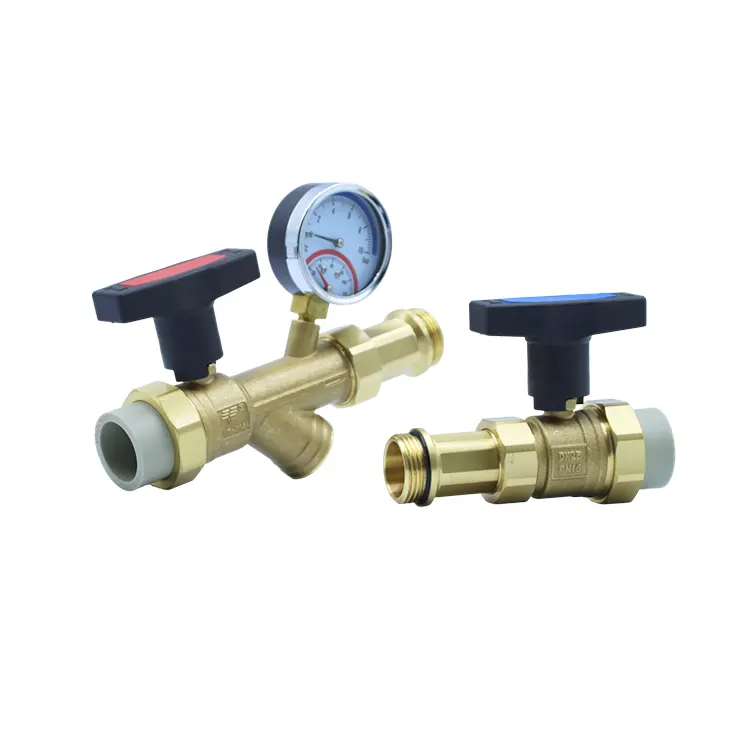

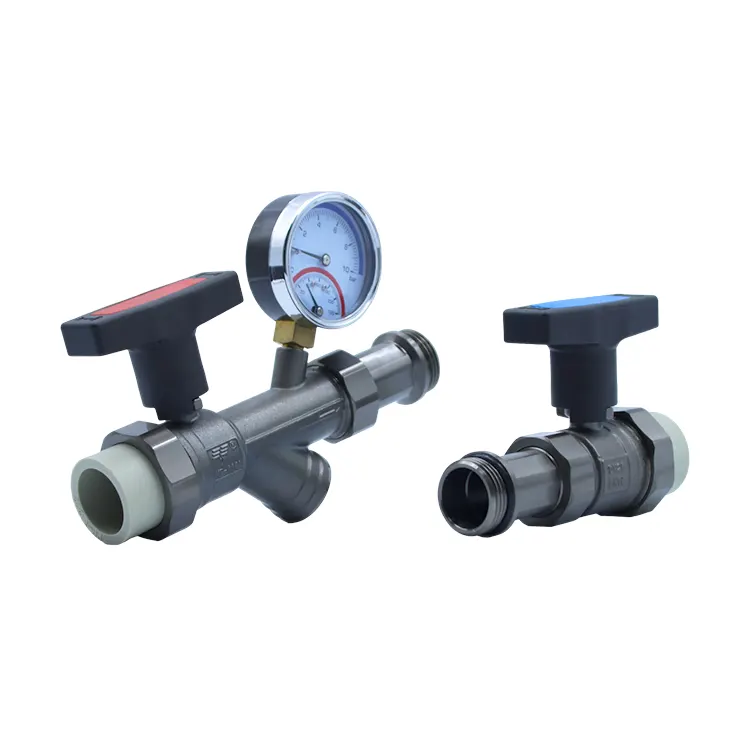

Unionstyp grenrör inloppskontroll Kulventil

Vår unionstyp förgrenade inloppskontrollkulventil för grenrör är speciellt utvecklad för det centraliserade vattenförsörjningsscenariot för grenröret. Ventilhuset är tillverkat av förtjockad HPb59 blyfri smidd mässing och är formad i ett stycke. Ytan är pläterad med nickel för att förhindra rost och korrosion. Den frontmonterade integrerade kopplingen är utrustad med en högtemperaturbeständig EPDM-tätningspackning, vilket gör att ventilkroppen kan demonteras oberoende utan att skära av rörledningen, vilket avsevärt förenklar processerna för rengöring av rörledningar och reparationsprocesser för grenfel.

Den kan användas som den främre huvudavstängningsventilen på grenröret, som exakt reglerar flödet av flera grenvattenförsörjningar. Den täcker flera standardrördiametrar för både heminredning och små VVS-projekt, samtidigt som man tar hänsyn till anpassningsförmågan för installation i trånga utrymmen, fördelarna med oförstörande demontering och underhåll, och den långsiktigt stabila prestandan av högtemperaturtätning.

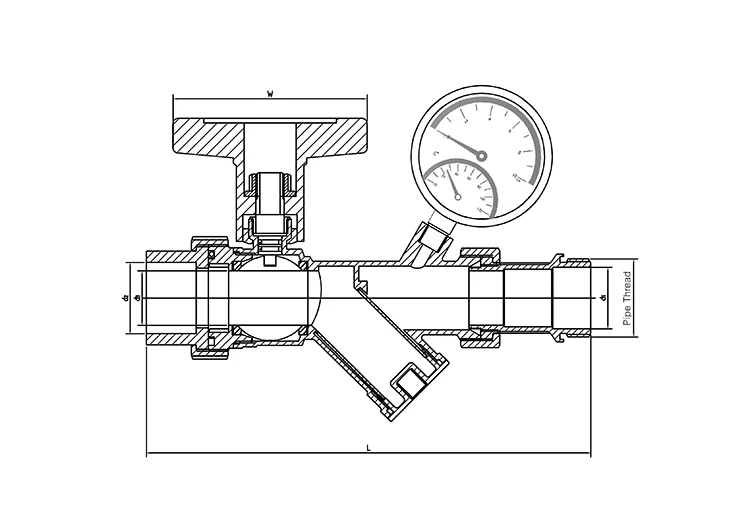

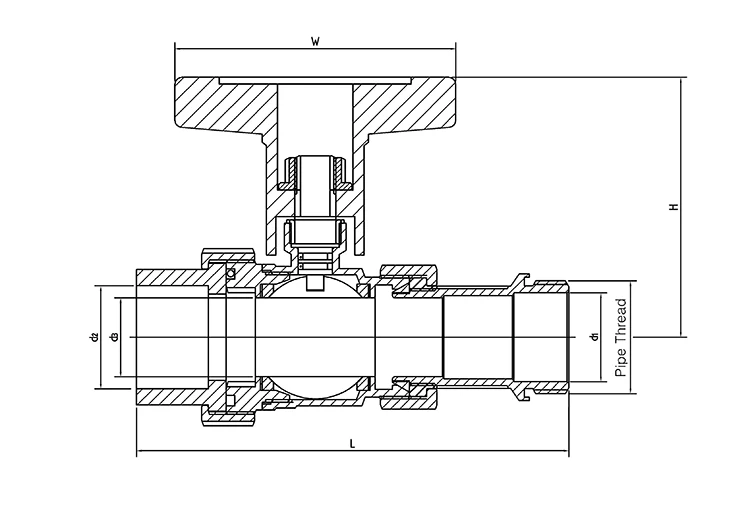

Tekniska parametrar

Speciell positioneringsstruktur för den främre änden av grenrörets vattenfördelare

1. Anpassar sig till standardinstallationspositionen för vatteninloppet på grenrörets vattenfördelare: Ventilspecifikationen och gängstorleken matchar det vanliga golvvärme- och vattenfördelningsgrenrörets vattenfördelarinlopp på marknaden. Den kan direkt fungera som huvudströmbrytare för hela vattendistributionssystemet, utan behov av ytterligare reducerkopplingar, vilket minskar antalet rörläckagepunkter.

2. Oberoende flödesregleringsdesign för huvudledningen: Genom att manövrera 90°-handtaget kan hela vatteninloppsflödet stängas av eller justeras helt. När en vattenfördelare med en enkel gren går sönder och behöver underhåll, kan denna ventil stängas och hela vattenfördelningsgrenen slutar leverera vatten. Operationen är enkel och bekväm för systemhantering.

3. Kompakt kort handtagsdesign som lämpar sig för det trånga utrymmet i golvvärmeboxen: I kombination med det 90° korta reglagehandtaget är utrymmet i sidled extremt litet. Den vanliga vattenfördelaren för golvvärmegrenrör, vägghålrum och smala rörledningar i taket kan öppnas och stängas utan hinder och blockeras inte av isoleringsskikt eller plåt.

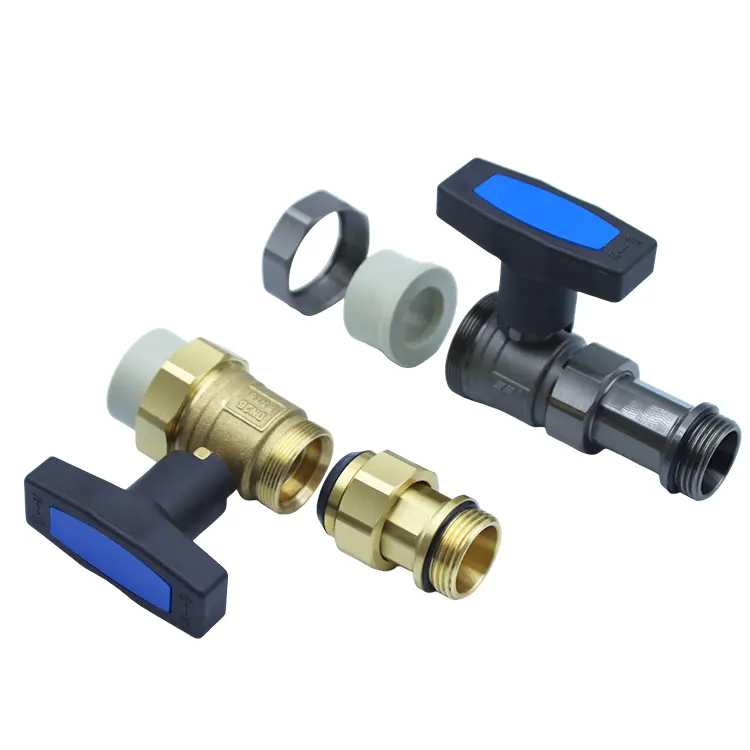

Det integrerade kopplingsbeslaget är tillverkat av en löstagbar struktur.

1. Den oberoende delade strukturen på kopplingskopplingen möjliggör demontering utan att skära av den förinstallerade rörledningen: Den främre änden integrerar hela kopplingsmuttern och EPDM-tätningspackningen. Under senare blockering av ventilhuset, åldrande av tätningen och rengöring av vattendistributionssystemet, genom att helt enkelt lossa kopplingsmuttern kan ventilen tas bort. Det förinstallerade kopparröret och golvvärmerörledningen är helt bevarade, vilket eliminerar behovet av att kapa om röret, expandera öppningen och svetsprocesser.

2. Den högtemperaturbeständiga EPDM-kopplingspackningen är lämplig för arbetsförhållanden i kalla och varma cykler: Den är utrustad med en dedikerad polyeteretylentetramin-gummitätningspackning, som kan motstå det cirkulerande vattnet i hög temperatur från golvvärme. Det kommer inte att härda, krympa eller spricka under långvariga omväxlande kalla och varma förhållanden. Efter att gängtråden biter ihop är tätningen tät, vilket eliminerar risken för långsamt vattenläckage vid gränssnittet.

3. Standardiserad gängmatchningstolerans, långsam prestandaförsämring efter flera demonteringar: Speciell kalibrering av kopplingskopplingens inre och yttre gängbitnoggrannhet på fabriken. Gängprofilen är regelbunden och tätheten måttlig. Efter flera demonteringar är tätningspackningens deformationsamplitud på grund av kompression liten. Efter underhåll och ominstallation upprätthåller den fortfarande den lufttäta och nollläckagestandarden.

Ventilhus i förtjockad förnicklad HPb59 mässing

1. Varmsmidningsprocess i ett stycke för HPb59 blyfri mässing: Union Type Branch Manifold Inlet Control Ball Valve använder en varmsmide i ett stycke gjutningsprocess. Ventilkroppens väggtjocklek är jämnt förtjockad, strukturen är tät utan sandhål eller porer, och dess tryckbärande kapacitet är mycket bättre än den hos vanliga pressgjutna ventilkroppar. Det kan stabilt motstå den omedelbara vattentryckschocken under start och stopp av värmesystemet och vattenförsörjningssystemet, och är inte benäget att bukta eller spricka.

2. Övergripande nickelplätering yta rostskyddsbehandling, resistent mot avlagringar och oxidation: Den yttre ytan på ventilkroppen är helt pläterad med nickel för att skydda mässingssubstratet från direkt kontakt med vattenånga och mineraler i vattnet. Långvarigt vattenflöde orsakar inte lätt ansamling av oxidation av rostfläckar, vilket bibehåller ett snyggt utseende samtidigt som ventilhusets livslängd förlängs.

3. Blyfritt miljövänligt basmaterial i linje med standarder för vattenförsörjning för heminredning: Mässingsråvaran genomgår spektral testning, med blyhalt som uppfyller standarderna och inga tungmetallemissioner. Den kan säkert användas i direkta dricksvatten- och vattencirkulationsrörledningar för värmesystem i hemmet, och uppfyller miljöskyddsstandarderna för vatten och värmematerial i hemmet.

Full diameter tätad tryckbärande kombination

1. Okrympt full diameter förkromad solid kulkärna, minimerar vattenförlust: Den inre kulans diameter överensstämmer med rörledningens innerdiameter, utan strypning eller sammandragna utsprång. Vattencirkulationsmotståndet är extremt lågt och det kommer inga problem som ojämn vattenfördelning vid flervägsavledning eller för stor temperaturskillnad i golvvärme. Rörledningskonstruktionens vattenflödeshastighet bibehålls helt.

2. Förtjockat PTFE (polytetrafluoreten) ventilsäte, dubbelriktad lufttät anti-insläpp för varm- och kallvattenkretsar: Kulsätet är tillverkat av förtjockat polytetrafluoretenmaterial, med en slät och slitstark yta som är resistent mot medelhög korrosion. Under påverkan av både kallt och varmt vattenflöde i framåt- och bakåtriktningen, kan det passa in i kulkärnan och uppnå nollläckage på bubbelnivå. Det kommer inte att förekomma någon tätningsåldring och vattenläckage under den kontinuerliga värmecirkulationen under hela året.

3. Dubbellagers förseglad anti-utblåsningsventilskaft, undviker säkerhetsrisker orsakade av högtemperaturvattentrycksfluktuationer: Ventilskaftet antar en invändig dubbelskiktstätning + bottenlåsningsstruktur. När värmesystemet och vattenförsörjningssystemet startar eller stannar och genererar omedelbart högt tryck, fixerar det ventilskaftets position, vilket förhindrar att ventilspindeln hoppar ut och hett vatten stänker, vilket ökar säkerheten för den förseglade lådan och driften av rörledningen.

Specialiserat kvalitetskontrollsystem för HVAC-vattenförsörjningsrördelar

1. Prespektral komponentverifiering av mässingsråmaterial, för att fastställa standarden för högtemperaturvattenförsörjningsmaterial: Alla HPb59 mässingssmideämnen är föremål för batchbaserade spektrala fysikaliska och kemiska tester, strikt kontrollerande blyfritt innehåll, anti-deoxidation, högtemperaturbeständighet och antikompressionskärnindikatorer. Okvalificerade ämnen med undermåliga material elimineras från råvarukällan.

2. Oberoende högtemperaturhållbarhet vattentryckstest för tätningskomponenter: Den flexibla kopplingen EPDM-packningen och ventilsätets PTFE-tätningsstycke testas separat för cyklisk åldring vid hög temperatur och vattentäthet under högt tryck. Okvalificerade tätningskomponenter som är utsatta för deformation och läckage i högtemperaturmiljöer sållas bort i förväg.

3. 100 % omfattande prestandainspektion av färdiga produkter: Varje grenrörsfördelare inloppskontrollkulventil av unionstyp kompletteras med ett skalvattentryckmotståndstest, lufttäthetstest av bubbeltyp, och 10 000 gånger fram- och återgående öppnings- och stängningshållbarhetstest, fullständigt verifiering av tryckets ventilkropp och begränsning av havsventilens jämna ventilkropp, byta.

4. Specialiserad strukturspecifik precisionsverifiering: Fokusera på att detektera noggrannheten hos den flexibla kopplingens gänganpassning, balansgraden av vattenflödesfördelningen i huvudvattenfördelningsvägen och handtagets standardöppnings- och stängningsmoment. Riktade åtgärder vidtas för att undvika tre typer av frekventa fel i vattendistributionssystemet: läckage vid det flexibla kopplingsgränssnittet, obalans i flervägs vattendistributionsflöde och att handtagets omkopplare fastnar.

5. Full batchspårbarhet + fullständiga tekniska överensstämmelsekvalifikationer: Varje ventil är graverad med en oberoende och exklusiv batchkod. Processdata för smide, gängning, montering och testning arkiveras permanent för fullständig spårbarhet. För varje försändelse kan en spektraltestrapport för kopparmaterial, fabrikscertifikat för lufttäthet för vattentryck och CE-certifiering tillhandahållas samtidigt, vilket uppfyller alla krav för godkännande av HVAC för heminredning, tullklarering av gränsöverskridande utrustning och anbudsgivning för småskaliga värmeprojekt.

Helcykelomfattande service

1. Dedikerad teknisk vägledning för installation och trycktestning för vattendistributionssystemet: Professionella tekniska specialister ger en-till-en vägledning om monteringsspecifikationerna för frontventilerna på distributions- och uppsamlingsvattenanordningarna, kontroll av åtdragningskraften för kopplingsmuttrarna, den övergripande vattenvägssektionens tryckprovning och den specifika felsökningen och praktiska driftplaner för läckagefel och ventiler. Detta minskar tiden för omarbetning under installation och felsökning på plats.

2. 24/7 online kundservice på flera språk för att anpassa sig till globala inköpstidsskillnader: Tillhandahålla flerspråkiga onlinekonsulttjänster för vattenförsörjning och värmegrossister, entreprenörer för golvvärmeteknik och tillverkare av värmeutrustning över hela världen. Reagera snabbt på krav som att välja komponenter för arbetsförhållandena, monteringsfrågor, rapportering av efterförsäljningsfel och spårning av batchorder.

3. Skräddarsydda helhetslösningar för batchuppvärmningsprojekt för vattenförsörjning: För storskaliga inköp av heminredningsgrupper, småskaliga uppvärmningsprojekt i butiker och storskaliga beställningar av vattenreningsutrustning och rörledningssystem, kan ett enhetligt urval och matchande lösning skräddarsys baserat på specifikationerna för distributions- och uppsamlingsvattenanordningarna och tryckparametrarna för rörledningarna. Detta optimerar layouten av hela vattendistributionssystemets rörledningar.

4. Långsiktig stabil leverans av original fabriksreservdelar och 12-månaders original fabriksgaranti för hela maskinen: Långsiktig och stabil leverans av original EPDM fackliga tätningspackningar, kopplingsmuttrar, PTFE-ventilsäten och andra lätt skadade reservdelar; Alla inloppsanslutningar till distributions- och uppsamlingsvattenanordningarna åtnjuter en 12-månaders originalfabriksgaranti för hela maskinen. Under normala förhållanden med vattenförsörjning med kallt och varmt vatten, om det finns problem med originalkvalitet såsom sprickor i ventilkroppen, fackföreningsläckage, tätningsfel och handtagsstopp orsakade av råvaror och fabriksproduktionsprocesser, kan gratis teknisk rättelse och ersättningsstöd tillhandahållas.

Applikationsscenarier:

1. Huvudvattenledning för hela golvvärmefördelaren i hemmet: Som huvudavstängningsventil i den främre änden av golvvärmefördelaren för bostäder är den smala golvvärmelådan kompatibel med korta handtag för drift. Flänsanslutningen möjliggör demontering utan att skada rörledningen, vilket underlättar rörledningsrengöring och spolning före varje uppvärmningssäsong. Designen med full diameter säkerställer jämn vattenflödesfördelning i hela hemmets golvvärmesystem, vilket eliminerar problem med ojämn uppvärmning i vissa områden.

2. Främre rörledning av hela hemfördelningsröret för kall- och varmvatten: Kompatibel med inloppet till golvvärmefördelaren för hushållet vid ingången, tillverkad av icke-förkromat mässingsmaterial, lämplig för direkta dricksvattenledningar. Flänsstrukturen är bekväm för senare underhåll och byte av vattenreningsfilter och grenvattendistributionskretsar, utan att skada de förinstallerade vattenförsörjningsledningarna i väggarna.

3. Småskaligt VVS-cirkulationssystem för kommersiella lokaler och kontor: Kompletterande till distributionsutrustningen för golvvärme för kommersiella lokaler och små kontorslokaler. Anpassningsbara specifikationer för storskaliga kommersiella uppvärmningsprojekt. Den förnicklade ventilkroppen är resistent mot korrosion från den fuktiga miljön i kommersiella utrymmen. Huvudflödesregleringsfunktionen är lämplig för att styra uppvärmning i flera områden i stora kommersiella utrymmen.

4. Inre vattenledning för småskalig vattenrenings- och cirkulationsutrustning: Inloppskontrollventil för distributionsgrenrör för småskalig vattenbehandlingsutrustning och experimentella cirkulationsanordningar. Beständig mot höga temperaturer och tätningar för alternerande kalla och varma cirkulationsmedier. Kompakt struktur som lämpar sig för installation i de trånga utrymmena i utrustningen, och flänsanslutningen möjliggör enkel demontering för regelbundet underhåll och inspektion.

FAQ

Q1: Som en förventil före vattengrenröret, vilka är kärnskillnaderna och fördelarna med Union Type Branch Manifold Inlet Control Ball Valve jämfört med vanliga fasta kulventiler?

S: Vanliga fastgängade kulventiler kan inte tas isär när de väl är installerade med gänganslutning. När tätningarna åldras eller ventilhuset blir igensatt måste de förinstallerade rörledningarna kapas och nya rör och ventiler bytas ut – vilket resulterar i extremt höga arbets- och materialkostnader. Denna produkt har en frontmonterad integrerad kopplingsdesign som gör att ventilkroppen kan avlägsnas oberoende utan att skära av röret. Under underhåll av golvvärme eller vattenförsörjningssystem, spolning eller inspektion förblir de förinstallerade rörledningarna helt intakta. Detta minskar avsevärt de långsiktiga drift- och underhållskostnaderna för grenrörssystemet och gör det till en specialiserad, uppgraderad ventilkomponent för den främre änden av vattengrenröret.

F2: Kommer kopplingens EPDM-tätningspackning att försämras och läcka med tiden i golvvärmesystemets långvariga högtemperaturvattencirkulation?

S: Nej. Förbandet är utrustat med en högtemperatur-EPDM (etylen-propylen-dienmonomer) gummipackning av industriell kvalitet. Den har genomgått över 1 000 cykler av åldringstest av vattencirkulation vid hög temperatur på fabriken. Den tål den långvariga varmvattencirkulationen på 60°C+ som är typisk för golvvärmesystem och kommer inte att härda, krympa eller spricka under omväxlande varma och kalla temperaturförhållanden. När överfallsmuttern väl är åtdragen, griper gängorna jämnt, vilket säkerställer en balanserad kompression på packningen, vilket gör långsamma läckor över tiden mycket osannolikt.

F3: Hur förbättrar den här produktens fullborrade kulkärna värmeprestandan hos golvvärmeförgreningssystemet?

S: Vanliga kulventiler har ofta en strypkonstruktion med reducerad diameter inuti, vilket orsakar betydande tryckförluster när vatten rinner igenom och kan lätt leda till ojämn vattenfördelning över grenröret – vilket resulterar i att vissa rum inte värms upp ordentligt eller har stora temperaturskillnader. Denna produkt har en kulkärna med full borrning med samma diameter som röret, vilket resulterar i extremt lågt flödesmotstånd. Vattenfördelningen över flera grenar förblir balanserad och stabil. Hela golvvärmesystemet värms jämnt, och det finns inget behov av att öka cirkulationspumpens effekt, vilket minskar utrustningens energiförbrukning under långvarig användning.

F4: Vilka vattentrycksnödfall kan dubbelskiktets tätningsventilskaft förhindra i grenrörssystemet?

S: När cirkulationspumpen i ett golvvärme- eller vattenförsörjningssystem startar eller stannar, eller när vattentrycket fluktuerar i höghuszoner, kan rörledningen uppleva plötsliga tryckstötar. Standard enkeltätningsventilskaft är benägna att tvingas uppåt av vattentrycket, vilket skapar luckor som leder till läckor eller utsprutning av hett vatten. Denna produkt har en bottenlåsande dubbellagers tätningsstamstruktur som absorberar plötsliga högtrycksstötar och förankrar skaftet säkert, vilket eliminerar risken för vattenläckage inuti de trånga gränserna i golvvärmeförgreningsskåpen.

F5: Hur förhindrar fabrikens precisionskontroll av kopplingsgängorna dolt läckage i grenrörssystemet?

S: Om noggrannheten för kopplingsgängan är otillräcklig, kan packningen komprimeras ojämnt och deformeras med tiden, vilket leder till långsamma läckor som är svåra att upptäcka tills de skadar grenrörsskåpet eller omgivande ytbehandlingar. Vår fabrikskalibrering säkerställer exakt gänginriktning och enhetlig packningskompression, förhindrar mikroläckage under långvarig högtemperaturcykling och säkerställer tillförlitlig tätning i dolda installationer.

F6: Kommer det korta handtaget att blockeras av isolering och inte kunna öppnas eller stängas i den smala och förseglade golvvärmeförgreningslådan?

S: Nej. Ventilhuset har en kompakt övergripande struktur och kan lindas helt in i golvvärmeisolering, med endast det korta 90°-handtaget som sticker något utåt. Inget stort driftsavstånd krävs. Inom standard grenrörsskåpsutrymmen kan handtaget enkelt växla mellan helt öppet och helt stängt läge utan hinder eller bindning, vilket säkerställer bekväm daglig flödeskontroll.
