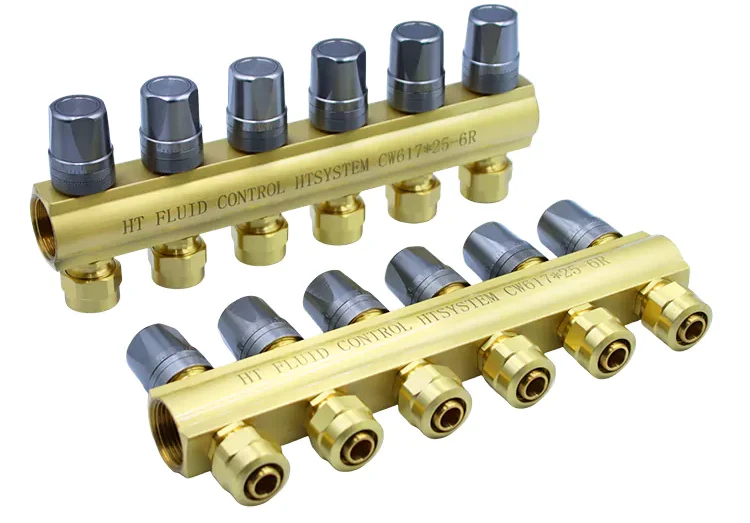

Mässing integrerat grenrör för golvvärmeslang

Under konstruktionen och den långvariga driften av golvvärmesystemet stöter vanliga grenrörsventiler av delad typ ofta på flera problem såsom spridda komponenter, komplicerade monteringsprocedurer, onormal gasansamling och buller i rörledningarna, behovet av att stänga av hela systemet för enkelledningsunderhåll och vattenläckage under högtemperaturdrift.

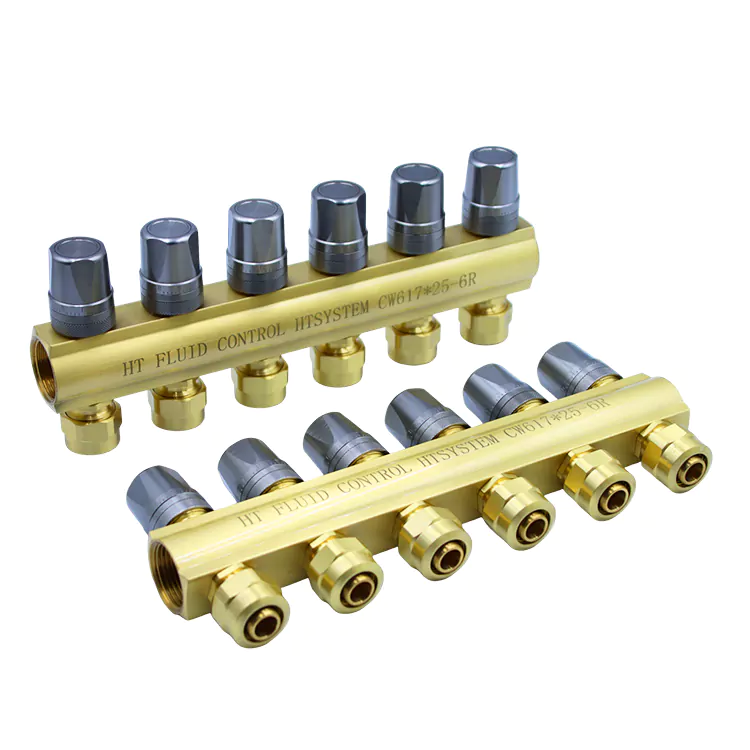

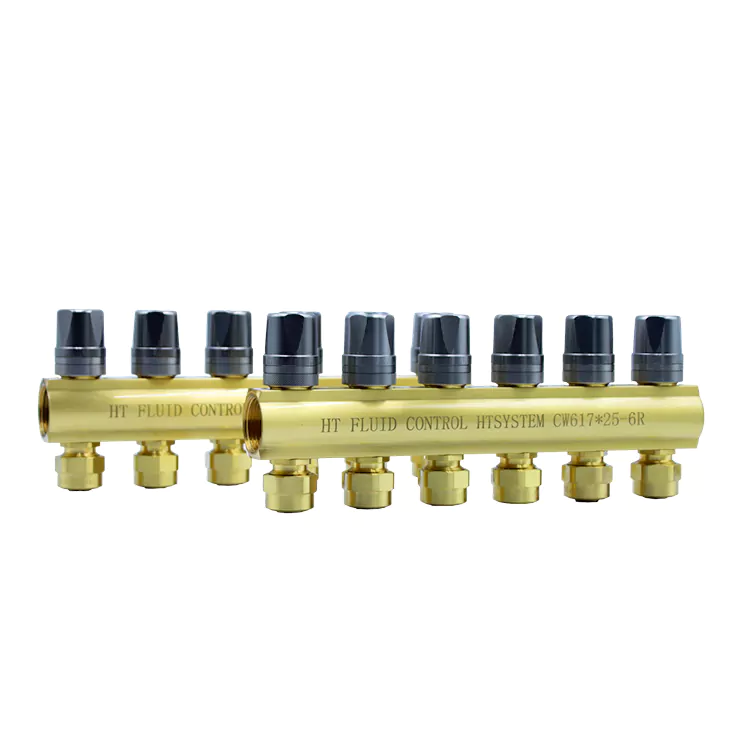

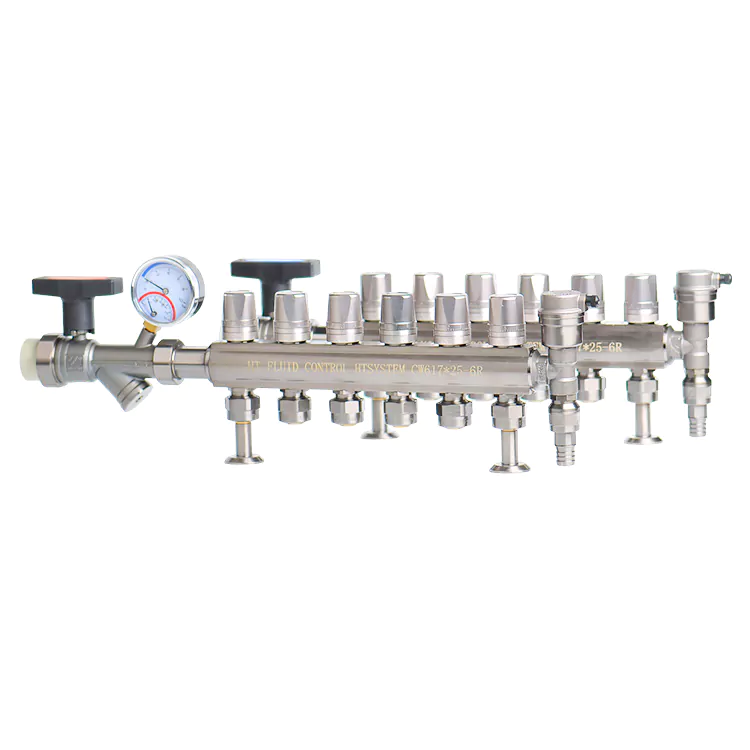

Denna integrerade grenrör för golvvärme i mässing är en integrerad grenrörsventil speciellt utformad för vattengolvvärmesystemet. Den är tillverkad av smide av tjock HPb59-mässing som ett enda stycke och är fabriksintegrerad med tre centrala funktionskomponenter: en automatisk avgasventil, en bottenutloppsventil och en oberoende kulventil för grenjustering. Det finns inget behov av spridd montering på plats, vilket avsevärt förkortar installationstiden för golvvärmesystemet.

De interna exakta flödeskanalerna fördelar värmevattenflödet jämnt, vilket minskar ljudet från rörledningens vattenflöde; den är utrustad med en högtemperaturbeständig silikontätningspackning, vilket säkerställer stabil tätning och inget läckage under alla förhållanden med hög temperatur vattencirkulation under hela året.

Produkten erbjuder flera grenspecifikationer för val, med en kompakt övergripande struktur som sparar installationsutrymme för lådan, och en polerad yta för att förhindra rost. Det är lämpligt för heminredning i bostäder, kommersiella utrymmen, kontorsbyggnader och olika vattengolvvärmeprojekt, med hänsyn till enhetligheten i uppvärmningstemperaturen, installationsbekvämligheten och långvarig tätningshållbarhet.

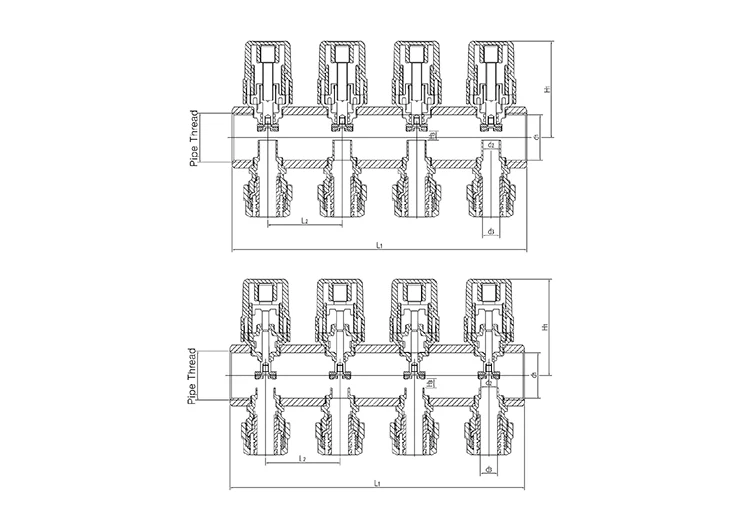

Tekniska parametrar

Vad är det integrerade grenröret i mässing för golvvärmeslangar?

Det integrerade mässingsröret för golvvärmeslangar är ett integrerat och integrerat grenrör i gul koppar som är speciellt utformat för golvvärmeslangar. Den skiljer sig från traditionella separata och sammansatta grenrörsventiler. Den levereras förmonterad med alla nödvändiga komponenter för avgas-, dränerings- och grenkontrollkulventiler, och används specifikt för att distribuera och återvinna uppvärmningscirkulationsvattnet i vattengolvvärmesystemet.

Den är kompatibel med vanliga golvvärmerör på marknaden, inklusive PEX golvvärmerör och PEX-AL-PEX aluminium-plast komposit värmerör. Specifikationerna för flera grenar täcker behoven för småskalig heminredning och storskaliga kommersiella uppvärmningsprojekt.

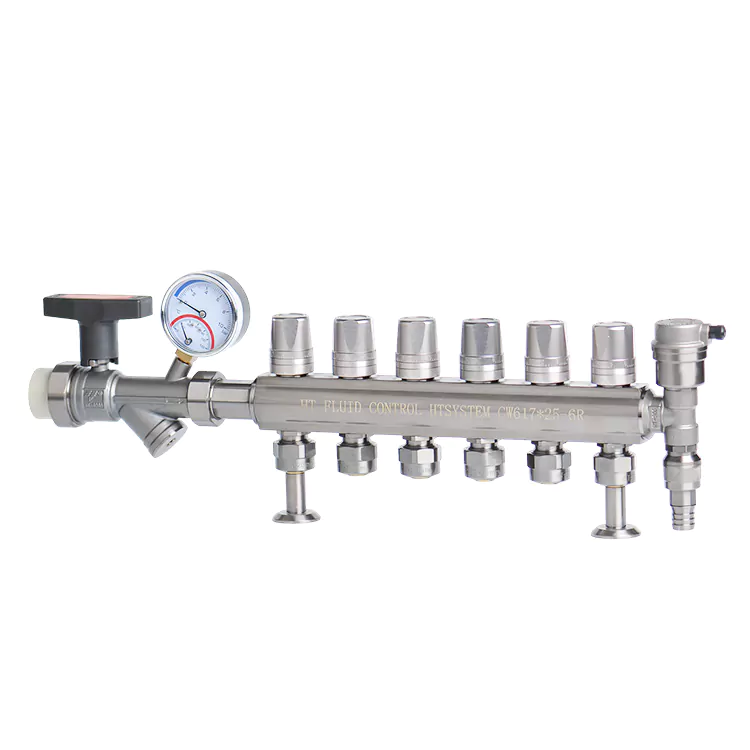

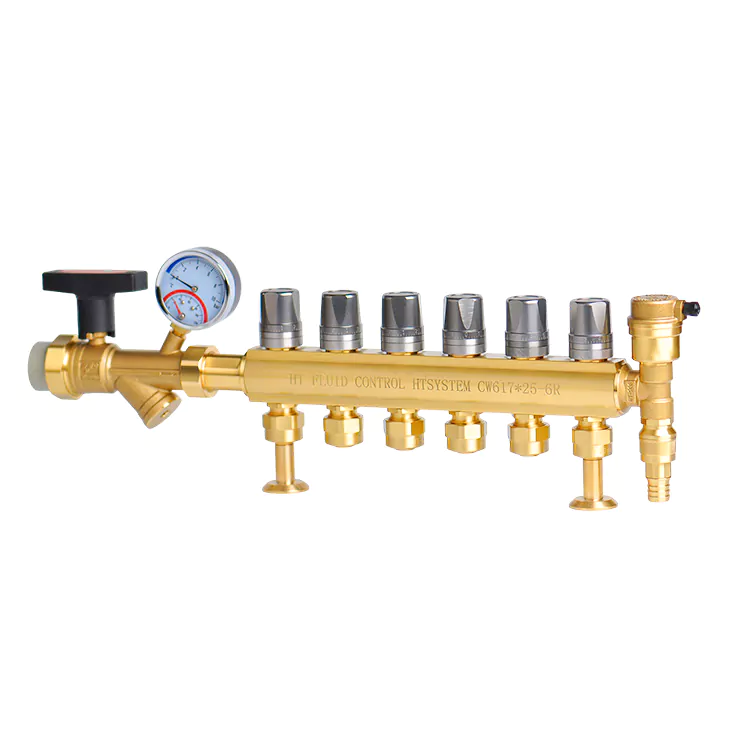

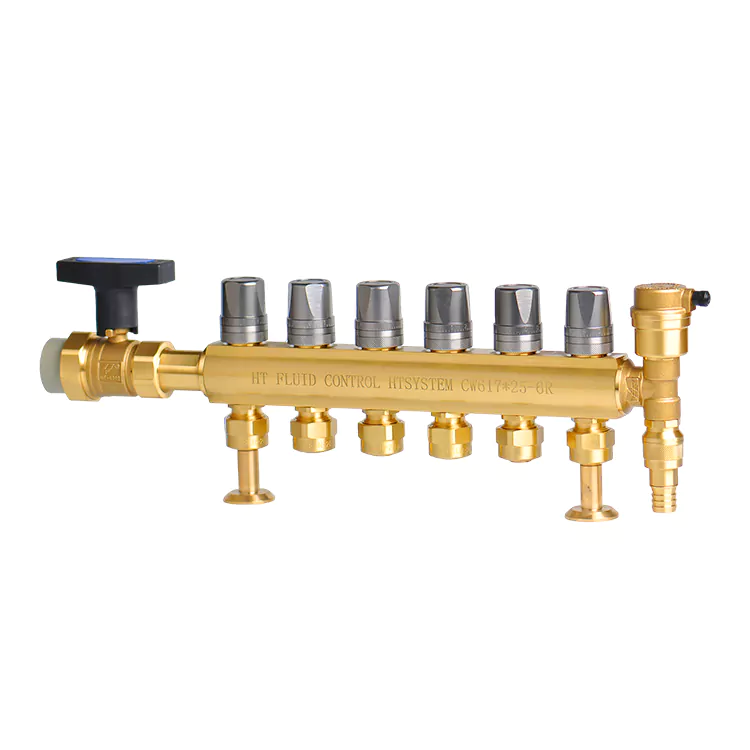

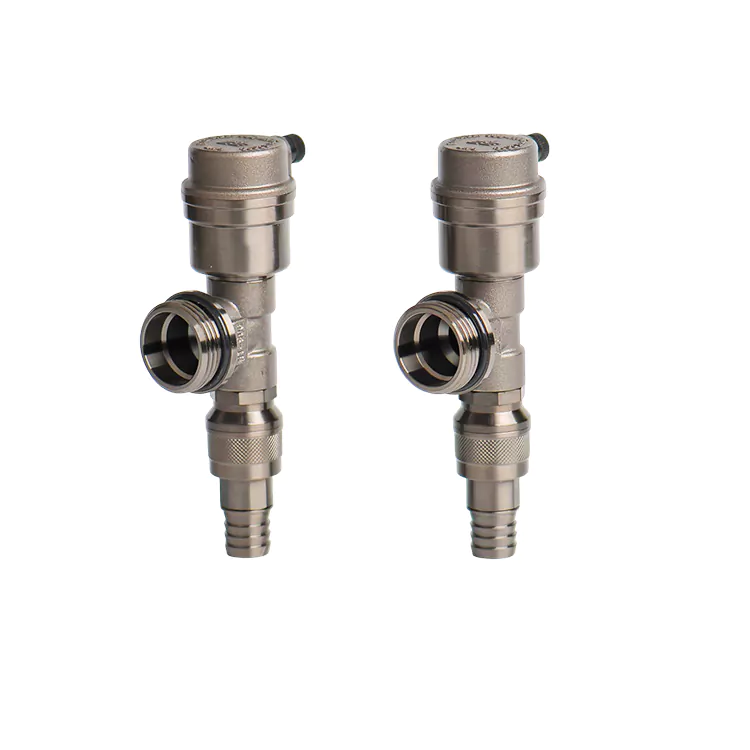

Enheten är utrustad med tre standardkomponenter: en övre automatisk avgasventil, en nedre dräneringsventil och en separat omkopplarkulventil för varje gren. Denna enda uppsättning utrustning kan samtidigt uppnå fyra grundläggande funktioner: vattenflödesfördelning, rörutblåsning, smutsdränering och oberoende av- och på-kontroll av varje gren.

Produktfunktion och applikationsscenarier

(1) Värmesystemets kärnfunktion

1. Balanserad fördelning av värmevattenflödet: De interna exakta kanalerna leder varmvatten jämnt till varje sektion av golvvärmerören, undviker överdrivet eller otillräckligt vattenflöde i en enda linje, säkerställer enhetlig uppvärmningstemperatur i hela huset och minskar lokala temperaturobalansproblem.

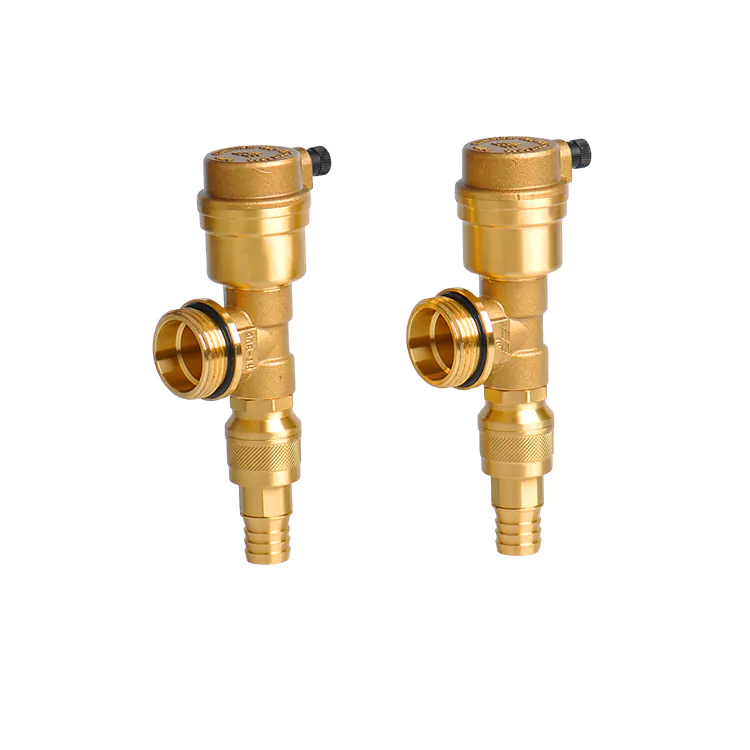

2. Snabbt utsläpp av luft i rör: Integrerad automatisk avgasventil släpper kontinuerligt ut den ackumulerade luften i golvvärmerören, vilket eliminerar onormala ljud orsakade av vattenflödespåverkan och förhindrar luftblockering som leder till stagnation av värmecirkulationen.

3. Regelbunden tömning och rengöring av rör för att avlägsna föroreningar: Den nedre integrerade utloppsventilen kan regelbundet ta bort sediment, rost och andra föroreningar i rören, vilket förhindrar blockering av golvvärmerören och upprätthåller jämn värmevattencirkulation.

4. Oberoende avstängning av varje ledning, utan att påverka hela husets uppvärmning: Varje ledning av rör är utrustad med en oberoende reglerande kulventil. När röret är igensatt eller läcker och behöver underhåll, kan endast den felaktiga grenen stängas av, utan att hela golvvärmesystemet stängs av, vilket avsevärt minskar påverkan på drift och underhåll.

(2) Detaljerad anpassning av tillämpningsscenarier

1. Vattengolvvärmesystem för bostäder: För renovering av golvvärme i hela huset eller nybyggnadsprojekt i kommersiella bostäder och självbyggda hus är den kompakta kroppen lämplig för små golvvärmeboxar i hemmet och är kompatibel med konventionella specifikationer på 2-6 linjer för små hus och 8-12 linjer för stora hus.

2. Street-front Shop Heating Project: Storskalig golvvärmeinstallation för butiker och restauranger, multi-line specifikationer är lämpliga för stora öppna ytor för att möta efterfrågan på temperaturkontroll i olika zoner, och de integrerade tillbehören minskar monteringstiden på plats och förkortar inredningsperioden för butiken.

3. Kommersiella uppvärmningsprojekt i kontorsbyggnader och kontorsbyggnader: Centraliserat golvvärmesystem i kontorsbyggnader med flera våningar, stödjer batch-enhetligt köp, anpassning av antalet grenledningar enligt våningsindelningar och ger fullständiga tekniska acceptanskvalifikationer, lämpliga för storskaliga VVS-budgivningsprojekt.

Materialfördelar

1. Huvudkroppen är smidd och formad i ett stycke med HPb59-mässing.

Ventilhusets väggtjocklek ökar och materialet är tätt utan sandhål eller porer. HPb59-mässing har i sig utmärkta antioxidations- och anti-korrosionsegenskaper. Det är inte utsatt för korrosion eller perforering vid transport av högtemperaturvärmevatten under lång tid, vilket gör det lämpligt för kontinuerlig cirkulation av värmesystemet under hela året. Ytan är finpolerad för att förhindra rost, och den är inte benägen att samla på sig kalk eller fläckar, vilket resulterar i ett snyggt och hållbart utseende.

2. Högtemperaturbeständig tätningspackning av silikongummi

De medföljande speciella silikongummitätningstillbehören skiljer sig från vanliga gummipackningar. De kan motstå värmesystemets långvariga högtemperaturvattencirkulation och är inte benägna att härda, spricka eller krympa deformation. Långvarig användning upprätthåller en tät tätning, vilket eliminerar risken för vattenläckage vid grenrörets gränssnitt.

3. Slitstarka material för matchande funktionella tillbehör

Grenkulventilen använder en mässingskropp i kombination med ett tätningssäte av fluorgummi. Den fungerar smidigt och läcker inte ens efter tiotusentals öppningar och stängningar. De interna ventilkärnorna i den automatiska avgasventilen och avloppsventilen är korrosionsbeständiga och tål föroreningarna i värmevattnet och de växlande temperaturväxlingarna mellan varmt och kallt, utan att fastna eller misslyckas.

Kvalitetskontroll och fördelar

1. Prespektral detektion av råmaterial

Alla HPb59 mässingsämnen genomgår batch-för-batch spektral sammansättningstestning. Materialets blyhalt, anti-avzinkning, hög temperaturbeständighet och korrosionsbeständighetsindikatorer för materialet är strikt verifierade. För tätningspackningar av silikongummi och grenkulventiler utförs cyklisk hållbarhet vid hög temperatur och vattentrycksläckagetester separat för att sålla bort risker för åldrande och läckage av komponenter.

2. 100 % omfattande prestandatestning av färdiga produkter

Varje integrerad grenrörsvattenfördelare klarar tre grundläggande tester: övergripande motståndskraft mot mantelns vattentryck, läckagedetektering av bubbeltyp och balans för vattenflödesdistribution med flera vägar. Dessutom utförs speciella kontroller av grengängornas koaxialitet och jämnheten i kulventilens öppning och stängning för att specifikt undvika vanliga fel som gängläckage, ojämn vattenflödesfördelning och ventilstopp under uppvärmningsförhållanden med hög temperatur.

3. Spårbarhet för fullständig batchkodning

Varje grenrörsvattenfördelare är graverad med en unik oberoende batchkod. Produktionsprocessdata från smide, bearbetning, komponentmontering och testning arkiveras och kan spåras fullt ut. Under transporten kan en spektraldetekteringsrapport för gult mässingsmaterial och ett kvalitetscertifikat för vattentryck och lufttäthet från fabriken tillhandahållas samtidigt, vilket helt uppfyller kraven för acceptans av golvvärme för heminredning, budgivning för kommersiella VVS-projekt och färdigställande.

4. Unik kvalitetskontrollfördel med integrerad integrationsstruktur

Alla avgas-, dränerings- och grenkulventiler är standardiserade förinstallerade och förseglade testade på fabriken. Jämfört med den spridda monteringen av separata grenrörsvattenfördelare på plats, minskar det avsevärt riskerna för läckage orsakade av mänskliga monteringsfel. Fabrikens förseglade prestanda är enhetlig och stabil, och det finns ingen tröskel för installationsfelsökning på projektplatsen.

Eftermarknadsgaranti

Vi har etablerat en dedikerad kvalitetsinspektionsprocess för uppvärmningsrördelar. Råvarorna i mässing utsätts för spektraltester parti för parti. Högtemperaturtätningskomponenter och grenkulventiler genomgår högtemperaturcykling och hållbarhetstest av vattentrycksläckage. Alla färdiga produkter genomgår övergripande vattentrycks- och lufttäthetstest, och gängkoaxialiteten hos grenventiler och jämnheten i ventilöppning och stängning verifieras för att förhindra vattenläckage under uppvärmningsförhållanden med hög temperatur.

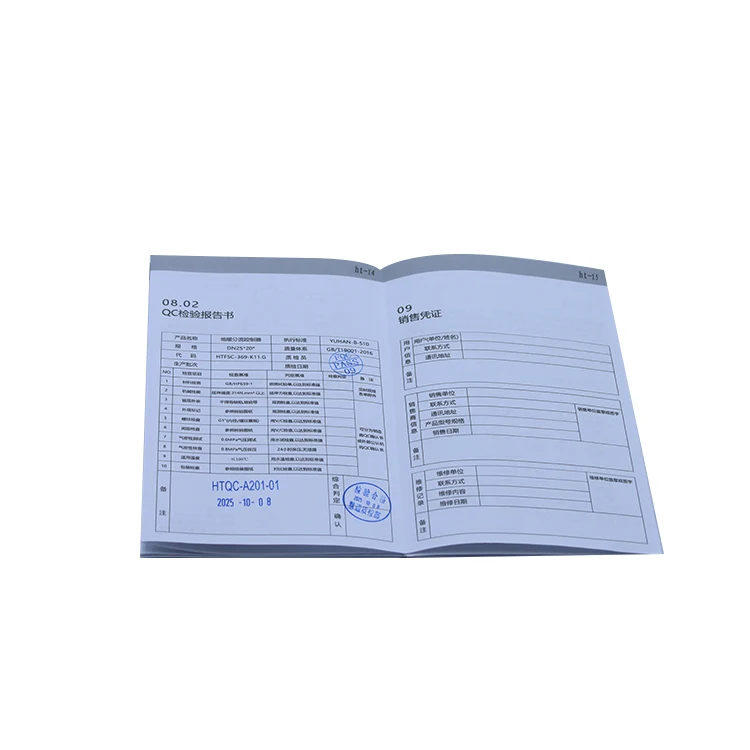

Varje produkt är märkt med en oberoende batchkod. Hela produktionsprocessen är spårbar. Vi kan tillhandahålla materialtestrapporter och fabriksintyg om överensstämmelse, som uppfyller acceptansstandarderna för heminredning och teknisk golvvärme.

Produkterna har 12 månaders originalfabriksgaranti. Teknisk personal ger vägledning om rörledningslayout, avgas- och dräneringsfelsökning. Flerspråkig kundtjänst är tillgänglig för att ansluta till inköpsorder, och support för anpassade specifikationer tillhandahålls för storskaliga golvvärmeprojekt. De ursprungliga tätningsringarna från fabriken, grenkulventilerna och andra reservdelar levereras på lång sikt.

Underhållsrekommendationer

1. Driftinstruktioner för värme- och vattensystem

Vid initial påfyllning och trycksättning av jordvärmesystemet, öppna långsamt den automatiska avgasventilen längst upp på distributions- och uppsamlingsvattenventilerna för att helt evakuera luften inuti rören tills kontinuerligt klart vatten utan bubblor rinner från avgasporten och stäng den sedan. Öka långsamt systemets vattentryck och lägg till trycket stegvis för att undvika plötsliga högtrycksstötar på tätningarna och förhindra vattenläckage vid gränssnitten.

2. Dagliga regelbundna underhållsprocedurer

Före varje uppvärmningssäsong, öppna den nedre dräneringsventilen för att tömma ackumulerat sediment, rost och andra föroreningar i rörledningen för att förhindra att rören täpps igen. Kontrollera var sjätte månad tätningsförhållandena för kulventilerna och avgas- och dräneringsventilerna i varje grenledning. Om det finns ett litet vattenläckage, dra åt gängorna måttligt utan att demontera fördelnings- och uppsamlingsventilerna som helhet.

3. Underhållsoperationer för enkelvägs geotermiska rörledningar

När en viss geotermisk rörledning i värmesystemet inte värms upp eller läcker, behöver endast den oberoende kulventilen som motsvarar den grenledningen stängas. De andra värmegrenledningarna fortsätter att cirkulera och ge värme normalt. Efter att underhållet är slutfört och vattnet har slagits på, öppna avgasventilen på den grenledningen för att tömma den ackumulerade luften och återställa normal uppvärmning.

4. Skyddsåtgärder för långtidsstoppade bergvärmesystem

När bergvärmesystemet är stoppat under en längre tid i slutet av eldningssäsongen öppnar du avtappningsventilen för att dränera allt ackumulerat vatten i hela rörledningen för att förhindra att ledningarna och fördelnings- och uppsamlingsvattenventilerna spricker på grund av frysning på vintern. Torka vattenfläckarna på ytan av distributions- och uppsamlingsvattenventilerna, håll lådans insida torr och sakta ner oxidationen och avlagringen av mässingen.

FAQ

F1: Jämfört med grenröret av delad typ, vilka är de viktigaste fördelarna med det integrerade grenröret i mässing för golvvärmerör när det gäller konstruktionsteknik?

S: För det traditionella grenröret av delad typ måste avgasventilerna, dräneringsventilerna och grenkulventilerna monteras separat på plats. Monteringsprocessen är komplex och mänskliga installationsfel kan lätt orsaka läckage. Denna produkt är fabriksförinstallerad med alla funktionella komponenter. Fabriken slutför vattentryckstätningstestet och på plats krävs endast anslutning av golvvärmerören. Detta förkortar dekorationskonstruktionstiden avsevärt och minskar sannolikheten för rörläckage och omarbetning.

F2: Kan det vara kompatibelt med både PEX-rör och kompositrör för golvvärme av aluminium-plast?

S: Den är helt kompatibel. Produktens standardförgreningskopplingar kan användas för vanliga specifikationer av PEX värmerör och aluminium-plast komposit golvvärmerör som finns på marknaden. I heminredning och kommersiella projekt, där båda typerna av rör används, finns det inget behov av att byta ut grenröret. Inköp och lagerförberedelse kommer att vara bekvämare.

F3: Kommer HPb59 smidd mässingskropp snabbt att samla på sig kalk och rost under långvarigt högtemperaturvattenflöde?

S: HPb59 specialvärmemässing har utmärkta anti-skalnings- och antioxidationsegenskaper. Innerväggen är slät och har inga fogspalter efter engångssmidning. Det finns inga ackumuleringsdöda hörn för skala. Det ytpolerade rostskyddsskiktet kan förhindra oxidation av vattenånga, och det är inte benäget att rosta eller blockeras under golvvärmens högtemperaturvattencirkulationsförhållanden under hela året.

F4: Kräver den integrerade automatiska avgasventilen frekvent manuell drift?

S: Ingen frekvent manuell drift krävs. Ventilen är en helautomatisk avgasstruktur. När luft genereras inuti röret kan den släppas ut automatiskt. Först när golvvärmesystemet först fylls med vatten eller återaktiveras vid den växlande säsongen, behöver avgas- och dräneringsventilerna öppnas helt manuellt för att helt tömma den ackumulerade luften. Daglig användning kan styras automatiskt.

F5: Vilka tekniska acceptansmaterial kan tillhandahållas för storskaliga kommersiella och kontorsbyggnadsgolvvärmeprojekt?

S: Varje försändelse kan ge en komplett uppsättning HPb59 mässingsmaterialspektroskopitestrapport, fabrikscertifikat för vattentryckslufttäthetskvalitet och batchspårbarhetsfil. Både pappersversioner och elektroniska versioner kommer att levereras samtidigt för att möta alla granskningskrav för golvvärmeacceptans för heminredning, budgivning för utländska VVS-projekt, tullklarering och ansökan om slutförande av projekt.

F6: Om den grenoberoende kulventilen läcker, måste hela grenröret bytas ut?

S: Ingen övergripande ersättning behövs. Alla grenkulventiler, silikontätningspackningar och avgas- och dräneringsventiler för produkten är original fabriksoberoende reservdelar. Endast när tätningspackningen eller kulventilen vid läckagepositionen misslyckas, kan motsvarande delar köpas separat för demontering och utbyte, vilket avsevärt minskar den långsiktiga underhållskostnaden för golvvärmesystemet.
