Integrerad bakre avloppskontrollventil för luftventil i mässing

Vi har kombinerat en automatisk luftventil av flottörtyp och en oberoende styrbar avtappningskulventil i en enda enhet. Under daglig drift driver den kontinuerligt och automatiskt ut ackumulerad luft för att eliminera luftslussar och tillhörande ljud; under underhåll kan dräneringsventilen öppnas separat för att spola ut sediment och avlagringar från rören.

Utrustad med högtemperaturbeständiga EPDM-packningar, är den integrerade bakre avloppsventilen i mässing utformad för att motstå den långvariga högtemperaturvattencirkulationen som är typisk för golvvärmesystem. Ventilhuset har en polerad nickelpläterad yta som motstår skalning och oxidation, medan den kompakta, integrerade strukturen avsevärt sparar installationsutrymme i grenrörsskåpet - vilket gör det lämpligt för allt från små bostäder till kommersiella butiker och kontorsbyggnader.

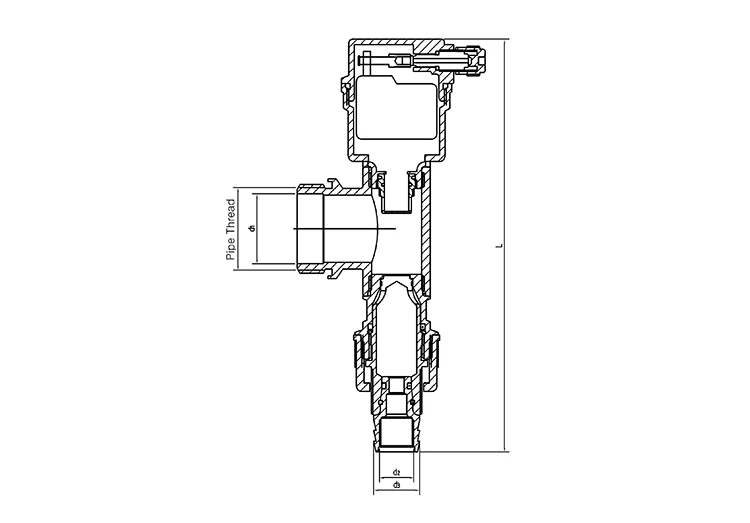

Tekniska parametrar

Vilka vanliga problem löser det?

Under långvarig användning av hydroniska golvvärmesystem ackumuleras ofta två stora problem i slutet av grenröret, vilket äventyrar uppvärmningsprestandan: luft som är instängd i cirkulationsslingan skapar luftslussar, vilket orsakar bullriga vattenflöden och kalla fläckar i vissa rum; under tiden sediment och kalk sedimenterar med tiden, vilket täpper till värmeslingorna och minskar värmeväxlingseffektiviteten.

Traditionella lösningar kräver att man installerar separata ventilationsventiler och avtappningskulventiler, som förbrukar betydande skåputrymme, ökar risken för läckor på grund av flera gängade anslutningar och gör installation eller byte besvärlig. Vår integrerade bakre luftventilavloppskontrollventil i mässing är en 2-i-1-komponent designad speciellt för änden av golvvärmegrenrör. Den är smidd av förtjockad, högkvalitativ HPb59-mässing och har standard 1-tums gängning, vilket gör att den direkt kan ersätta ändlocken på de allra flesta grenrör på marknaden utan att behöva modifiera förinstallerade rör.

Varför är den integrerade strukturen överlägsen separata ventilations- och dräneringskomponenter?

1. 2-i-1 integrerad ventildesign minskar läckagepunkter

Den integrerade bakre luftventilen och avloppskontrollventilen i mässing kombinerar en automatisk luftventil och en kulventil för avtappning till en enda enhet. Detta eliminerar behovet av separata luftventiler och avtappningspluggar, minskar antalet gängade anslutningspunkter och minskar i grunden risken för vatten- eller luftläckor vid fogar orsakade av den höga temperaturcirkulationen som är typisk för golvvärmesystem.

2. Kompatibel med standard 1-tums trådar för direkt utbyte på plats

Ventiländen har industristandard 1-tums gängning, vilket gör den kompatibel med ändlocksspecifikationerna för vanliga golvvärmegrenrör. Installationen innebär helt enkelt att ta bort den befintliga pluggen – ingen kapning eller modifiering av inbäddade rör krävs – vilket avsevärt förkortar installationstiden.

3. Kompakt storlek Passar smala golvvärmeskåp

Dess strömlinjeformade, integrerade design upptar halva utrymmet för separata komponenter. Den är idealisk för installationer med begränsade utrymmen – som små värmeskåp i kompakta hem eller utrustningsutrymmen – och säkerställer en snygg och organiserad rörlayout.

Hur hanterar den de långvariga höga temperaturförhållandena för golvvärme?

1. Förtjockad, integrerad smidd konstruktion: tryckbeständig, sprickbeständig och hållbar

Tillverkad via varmsmidning av HPb59-mässing (en sort specialiserad för golvvärme), har ventilen förtjockade väggar och en tät, porfri struktur. Den motstår stabilt systemcirkulationstryck och motstår utbuktning, sprickbildning eller läckage, även under långvarig termisk cykling.

2. Polerad Nickelpläterad yta: Beständig mot kalkavlagringar, oxidation och korrosion

Ventilens utsida genomgår en dubbelskyddsprocess - polering följt av nickelplätering - som isolerar mässingsbasmaterialet från mineraler och fukt i värmevattnet. Detta förhindrar kalkavlagringar och oxidationsfläckar under långvarig drift, bibehåller ett rent utseende och förlänger ventilens livslängd.

3. Blyfri, miljövänlig mässing: Uppfyller standarder för vattensäkerhet i bostäder

Rå mässingsmaterial genomgår batch-by-batch spektralanalys för att säkerställa att blyinnehållet följer bestämmelserna och förhindrar urlakning av tungmetaller. Lämplig för både tappvarmvatten och golvvärmekretsar, den uppfyller miljökraven för HVAC-rörmaterial för bostäder.

Vilka grundläggande golvvärmeproblem tar det upp?

(1) Automatisk luftventil av flottörtyp: Eliminerar luftlås och ojämn uppvärmning

1. Har en inbyggd, mycket känslig flottörmekanism som automatiskt släpper ut luft som genereras under golvvärmevattencirkulationsprocessen, vilket eliminerar behovet av frekvent manuell avluftning;

2. Ventiler kontinuerligt ackumulerad luft för att förhindra luftslussar och eliminera buller orsakat av turbulens i vattenflödet; säkerställer enhetlig vattencirkulation i hela systemet, vilket förhindrar låga temperaturer i specifika rum;

3. Ventilationsenheten är oberoende förseglad; flottören fungerar tillförlitligt även vid högtemperaturvattencirkulation, och undviker problem som stopp, luftläckor eller mekaniska fel.

(2) Oberoende kontrollerbar avtappningskulventil: Spolar snabbt ut sediment och avlagringar

1. Utrustad med ett dedikerat kontrollhandtag; den förblir helt förseglad under normal uppvärmningsdrift och öppnas endast för systemspolning och underhåll;

2. Möjliggör slanganslutning när den öppnas; använder systemets vattentryck för att snabbt spola ut sediment och avlagringar som ansamlats i botten av värmeslingorna, vilket förhindrar blockeringar och ineffektiv värmeöverföring;

3. Dräneringsventilen har en förtjockad inre tätning av PTFE som bibehåller en lufttät prestanda utan läckage även efter upprepad öppning och stängning, vilket eliminerar risker för läckage på lång sikt.

Hur garanteras läckagefri prestanda under hela eldningssäsongen?

1. EPDM-packningar

Använder specialiserade högtemperaturbeständiga EPDM-packningar som genomgår tusentals fabriksförda hög-/lågtemperatur-åldringscykler; de härdar inte, krymper eller spricker under långvarig exponering för varmt vatten (över 60°C), vilket säkerställer en hållbar, tät tätning vid gängade anslutningar och ventilsäten.

2. Flerpunkts skiktad tätningsdesign

Oberoende packningar är installerade vid tre kritiska punkter - luftventilens kärna, avtappningskulventilen och ventilkroppens gängor - vilket skapar ett skiktat tätningssystem; detta förhindrar omedelbara läckor eller läckage som orsakas av att en enskild tätning inte fungerar, vilket förbättrar golvvärmesystemets driftsstabilitet.

3. Självständigt utbytbara tätningskomponenter

EPDM-packningarna och luftventilernas flottörkärnor är äkta, oberoende utbytbara delar; Om en tätning åldras eller misslyckas behöver endast den specifika komponenten köpas och bytas ut, vilket avsevärt minskar långsiktiga underhålls- och förbrukningskostnader för värmesystemet.

I vilka skeden minskas riskerna för läckage av värmesystem?

1. Spektroskopisk screening av råmaterial

Varje parti av HPb59 mässingsämnen genomgår spektroskopiska och fysikalisk-kemiska tester för att strikt kontrollera parametrar avseende blyhalt, tryckhållfasthet och avzinkningsbeständighet. Ventilationsflottörer och EPDM-packningar genomgår specialiserade högtemperaturcyklings- och hydrostatiska hållbarhetstester för att förebyggande eliminera komponenter som är benägna att åldras eller otillräckligt tryckmotstånd.

2. Omfattande prestandatester

Varje integrerad bakre avloppskontrollventil för luftventiler i mässing genomgår hydrostatisk trycktestning, bubbelbaserad lufttäthetstestning och hållbarhetstestning som involverar tiotusentals öppnings-/stängningscykler. Dessa tester verifierar utförligt ventilhusets tryckgränser, tätningsstabilitet och reaktionsförmågan hos ventilerings- och dräneringsfunktioner.

3. Specialiserad precisionskalibrering

Specialiserade kontroller utförs på koaxialiteten hos 1-tums installationsgängorna, känsligheten hos ventileringsflottan och tätheten hos avtappningskulventilen. Denna precision säkerställer att tre vanliga fel på golvvärmesystemet undviks: felinställning av gängan, ventileringsmekanism som fastnar och läckage vid dräneringsporten.

4. Spårbarhet och kontroll på batchnivå

Varje integrerad luftventilations- och avloppskontrollventil i mässing är lasergraverad med en unik batchkod, och register som täcker alla produktionssteg – smide, bearbetning, komponentmontering och slutinspektion – arkiveras permanent. Vid leverans tillhandahåller vi spektroskopiska analysrapporter för mässingsmaterialet och fabriksintyg om överensstämmelse för hydrostatisk och lufttät prestanda, vilket uppfyller kraven för inspektioner av golvvärme i bostäder och slutförande av kommersiella VVS-projekt.

Stödja eftermarknadspolicyer

1. Dedikerad teknisk vägledning för idrifttagning av golvvärmesystem

Professionella tekniker ger en-till-en-vägledning om standarder för gängmontering, flytjustering, spolning av dräneringsledningar och felsökningsprotokoll för läckor, vilket minskar omarbetningstiden under installation och idrifttagning på plats.

2. Flerspråkig, 24/7 gränsöverskridande kundsupport

Vårt flerspråkiga onlinesupportteam tar emot tidszoner över hela världen, vilket säkerställer snabba svar på förfrågningar om produktval, bulkorderstatus och efterförsäljningsfrågor från utländska VVS-grossister och golvvärmeentreprenörer, vilket underlättar sömlös gränsöverskridande kommunikation.

3. Skräddarsydda lösningar för storskaliga golvvärmeprojekt

För bulkanskaffningsprojekt – som golvvärmeinstallationer för bostäder eller kommersiella värmesystem för butiker och kontorsbyggnader – tillhandahåller vi skräddarsydda, standardiserade konfigurationsplaner baserade på mångfaldiga specifikationer och krav på skåplayout, vilket optimerar inventeringslistan för hela rörtillbehörsuppsättningen.

4. Stabil leverans av äkta reservdelar & 12 månaders garanti

Vi säkerställer en långsiktig, kontinuerlig leverans av individuella slitagedelar, såsom äkta EPDM-packningar och luftventilerande flottörventilkärnor. Hela sortimentet av integrerade ventilations- och dräneringsventiler kommer med en 12-månaders tillverkargaranti som täcker inneboende material- och tillverkningsdefekter – inklusive sprickor i ventilhus i mässing, läckor på grund av fabriksmonteringsproblem och blockering av ventilations- eller dräneringskomponenter – med gratis teknisk vägledning och äkta utbytesdelar.

Lämplig för vilka golvvärmescenarier?

1. Golvvärme för bostäder: Ombyggnader och nybyggnationer för hela huset

Lämplig för att ersätta grenrörsterminaler i kommersiella bostäder och egenbyggda bostäder; den integrerade strukturen passar kompakta värmeskåp för bostäder. Automatisk avluftning eliminerar buller i värmesystemet och enkelt periodiskt dräneringsunderhåll möter vanliga hushålls långsiktiga användningsbehov.

2. Kommersiella värmesystem för butiker och restauranger på gatan

Idealisk för kommersiella miljöer med hög gångtrafik och vatten som innehåller föroreningar; dräneringskulventilen möjliggör snabb, periodisk spolning av sediment, vilket minskar risken för spolblockeringar. Den kompakta ventilkroppen sparar utrymme i trånga garderober, vilket gör den inbyggda bakre luftventilens avloppskontrollventil i mässing lämplig för standardiserade, storskaliga kommersiella VVS-installationer.

3. Centraliserad golvvärme för kontorsbyggnader

Lämplig för kontorsbyggnader med flera våningar som kräver många centraliserade grenrör; den integrerade "två-i-ett"-ventilen minskar mängden delar som ska anskaffas och förenklar bulkmonteringsprocesser. Produktlinjen levereras med fullständig dokumentation för projektacceptans, som uppfyller standarderna för storskaliga HVAC-projektbudgivningar och revisioner av slutförande.

4. Renoverings- och reparationsprojekt för åldrande golvvärmerör

De separata ventilations- och avloppskopplingarna i ändarna av befintliga grenrör lider ofta av åldrande och läckage. Istället för att byta ut hela grenröret kan det gamla ändlocket helt enkelt tas bort och ersättas med denna integrerade ventil. Detta kräver ingen modifiering av de inbäddade golvvärmerören, vilket resulterar i enklare renovering, en kortare projekttidsplan och avsevärt minskade kostnader för material och arbete.

FAQ

F1: Vilka är de viktigaste inköpsfördelarna med den integrerade luftventilations-/dräneringsventilen jämfört med traditionella tvådelade separata armaturer?

S: Traditionella separata kopplingar kräver installation av en oberoende luftventil och en avtappningsplugg; dessa två komponenter tar upp betydande utrymme i grenrörsskåpet, fördubblar risken för läckage på grund av att de har två gängade anslutningar och involverar komplex montering på plats och högre arbetskostnader. Denna produkt integrerar ventilations- och dräneringsfunktioner i en enda ventilkropp med endast en gängad anslutning, vilket drastiskt minskar läckagerisken. Dess kompakta, allt-i-ett-struktur passar in i täta grenrörsskåp och ersätter det ursprungliga ändlocket direkt utan rörmodifieringar. Det förenklar lagerhanteringen och förkortar installationstiden på plats, vilket gör det till ett idealiskt val för kostnadsreduktion och effektivitetsförbättring i både nyinstallationer och renoveringsprojekt.

F2: Kommer den automatiska luftventilationskomponenten att fastna eller misslyckas under långvarig högtemperaturcirkulation av golvvärme?

S: Nej. Luftventilen har en inre flytmekanism med hög precision som har klarat fabrikens hållbarhetstester som involverar tiotusentals hög- och lågtemperaturcykler. Flottören stiger och faller flexibelt för att ventilera luft automatiskt när luft samlas i det cirkulerande vattnet. Den är utrustad med en högtemperaturbeständig EPDM-tätning som förhindrar att flottören fastnar, även efter långvarig nedsänkning i hett vatten, vilket säkerställer känslig luftavluftning under hela eldningssäsongen utan att klämma eller läcka.

F3: Är ventilhusets standardgänga på 1 tum kompatibel med de allra flesta golvvärmegrenrör på marknaden?

S: Den är helt kompatibel. Installationsänden har en standard 1-tums hangänga som är vanlig inom golvvärmeindustrin, som passar ändlocksspecifikationerna för de flesta inhemska och importerade grenrör som används i bostäder och kommersiella tillämpningar. Det möjliggör direkt utbyte i både nyinstallationer och renoveringsprojekt utan behov av ytterligare reducerande adaptrar.

F4: Angående den högtemperaturbeständiga EPDM-packningen: kommer den att åldras snabbt och orsaka läckage på grund av högtemperaturvattencirkulation året runt?

A: Nej, det kommer det inte. Den levereras med en EPDM-packning av industrikvalitet speciellt designad för golvvärmesystem. Denna packning har självständigt klarat långvariga åldringstester som involverar nedsänkning i statiskt vatten med hög temperatur; den tål tillförlitligt kontinuerlig cirkulation av varmvatten över 60°C och motstår härdning, krympning eller sprickbildning under termisk cykling. Den säkerställer en tät tätning under hela eldningssäsongen, vilket eliminerar risken för långsamt läckage vid anslutningspunkter.

F5: Kommer den integrerade ventilkroppen att ta för mycket plats inuti det kompakta golvvärmeskåpet och hindra driften?

A: Nej, det kommer det inte. Jämfört med separata ventilations- och dräneringskomponenter reducerar den integrerade ventilstrukturen den totala volymen med nästan hälften. Den inbyggda bakre luftventilens avloppskontrollventil i mässing kan omslutas helt av golvvärmesystemets isolering, med endast avloppshandtaget något exponerat. Handtaget kan enkelt vridas för att utföra dräneringsoperationer inom standardutrymmet som är reserverat i skåpet; Det finns inga hinder från plåt eller isoleringsskikt, vilket gör driften bekväm och enkel.
