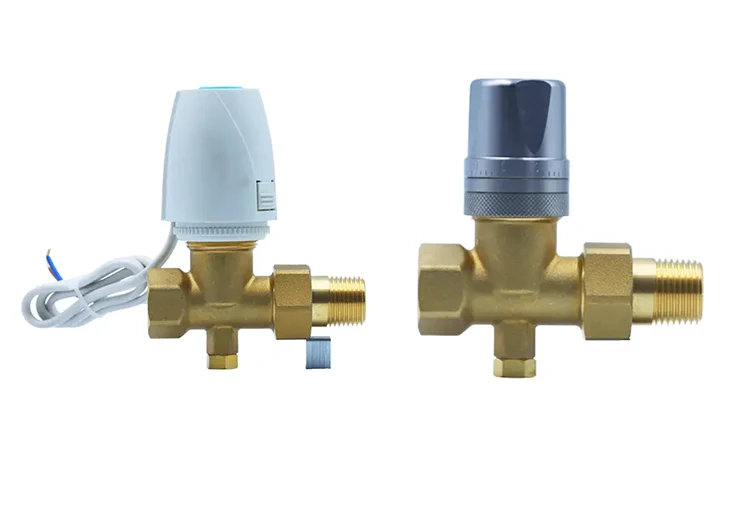

Denna integrerade flödeskontrollventil för golvvärmerör är en mekanisk anordning som utvecklats av Huitong speciellt för uppvärmningssystem för bostäder och små till medelstora kommersiella. Den är smidd av ett enda stycke HPb59-mässing och har en nickelpläterad yta som motstår kalk och oxidation.
Den innehåller en precisionskonstruerad ventilkärna med tydliga skalmarkeringar, vilket möjliggör manuell, exakt finjustering av vattenflödet i individuella kretsar. Detta möjliggör snabb balansering av uppvärmningstemperaturer i hela hemmet, vilket effektivt löser problem med ojämn uppvärmning.
Ventilhuset innehåller tvålagers, värmebeständiga EPDM-packningar, vilket säkerställer läckagefri prestanda under trycket från långvarig varm- och kallvattencykling. Dess integrerade design eliminerar behovet av extra adaptrar och minskar potentiella läckagepunkter, medan dess kompakta storlek gör att den enkelt passar in i täta grenrörsskåp.
|

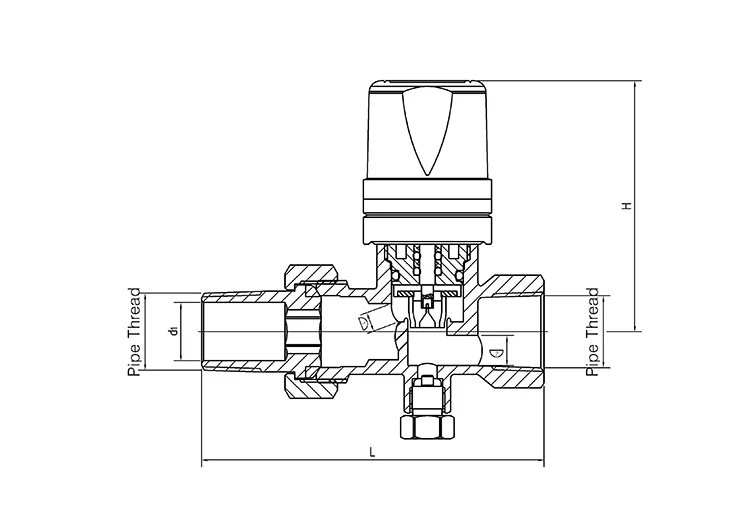

Produktspecifikationer |
L |
H |
d1 |
∅ |
Rörgänga |
|
|
DN |
Storlek |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
Format via varmsmide med förtjockade väggar är materialet tätt och fritt från porositet eller sandhål. Den erbjuder stabil tryckbeständighet, är lämplig för varm- och kallvattencykling året runt i golvvärmesystem och motstår deformation eller sprickbildning.
Hela ventilhuset är nickelpläterat för att isolera mässingsbasmaterialet från direkt kontakt med vattenburna mineraler och fukt. Detta hämmar effektivt kalkuppbyggnad och oxidation/rost, vilket förlänger ventilens livslängd.
Mässingsämnen genomgår spektroskopisk analys batch-för-batch för att säkerställa att inga skadliga tungmetaller läcker ut och att materialspecifikationerna uppfylls och uppfyller miljökraven för inomhusuppvärmningssystem.
Har en specialiserad inre ventilkärna med tydliga skalmarkeringar. Användare kan intuitivt och exakt finjustera vattenflödet för individuella kretsar; justeringsinställningarna är tydligt definierade och lätta att använda, och kräver ingen specialutrustning för installation.
Genom att oberoende styra flödet i varje golvvärmekrets kompenserar systemet för varierande rörmotstånd. Detta löser problem som att rum längst ut i slingan inte värms upp medan rören närmare källan överhettas, vilket säkerställer enhetliga och stabila uppvärmningstemperaturer i hela hemmet.
Att balansera flödet över grenarna eliminerar lokal turbulens och ineffektiv cirkulation. Detta minskar belastningen på cirkulationspumpen och minimerar behovet av kontinuerlig drift med hög effekt, vilket resulterar i betydande energibesparingar på lång sikt.
Utrustad med två specialiserade EPDM (Ethylene Propylene Diene Monomer) packningar designade för golvvärme. Dessa genomgår fabriksstandard hållbarhetstestning för termisk cykling och motstår härdning, krympning, sprickbildning eller deformation, även under långvarig exponering för hett vatten överstigande 60°C.
Tätningar är placerade samtidigt vid både ventilkärnan och ventilhusets gängor, vilket säkerställer högprecisionsmontering. Detta bibehåller en lufttät, läckagesäker tätning även under fluktuerande vattentryck orsakade av termisk cykling, vilket effektivt eliminerar risken för långsamt läckage vid anslutningspunkter.
Tätningskomponenterna har individuellt passerat tiotusentals åldringscykler med hög och låg temperatur. Detta säkerställer att tätningsprestandan förblir oförminskad under året runt, oavbruten drift i bostads- eller kommersiella värmeapplikationer.
Golvvärmerörets integrerade flödeskontrollventilkropp och justeringsmekanism är utformade som en enda enhet, vilket eliminerar behovet av ytterligare adaptrar eller flödesdelande beslag. Detta minskar drastiskt antalet gängade anslutningspunkter och minimerar därmed risken för läckage vid källan.
Den strömlinjeformade, kompakta strukturen sparar begränsat utrymme i grenrörsskåpet. Det möjliggör problemfri installation i trånga utrymmen, såsom smala takhåligheter, vertikala rörschakt och små grenrörsskåp för bostäder.
Båda ändarna av ventilhuset har standardgängningsspecifikationer som är gemensamma för golvvärmeindustrin, vilket möjliggör direkt anslutning till vanliga grenrör. Den är kompatibel med värmerör från PEX och aluminium-plastkomposit, vilket gör den till en idealisk direkt ersättning för föråldrade armaturer i både nya heminstallationer och renoveringsprojekt.
Lämplig för golvvärme i lägenheter och egenbyggda bostäder. Det kräver inget elektroniskt kontrollsystem; manuell skalbaserad justering är enkel och balanserar uppvärmningstemperaturer i alla rum. Dess kompakta storlek passar lätt in i vanliga golvvärmeskåp för bostäder.
Idealisk för kommersiella utrymmen med hög användningsfrekvens och potentiella rörföroreningar. Manuell justering möjliggör temperaturbalansering över olika zoner efter behov. Den integrerade strukturen förenklar installationen, vilket gör den lämplig för standardiserad, storskalig HVAC-installation i kommersiella enheter.
Lämplig för centraliserade golvvärmesystem i låga kontorsbyggnader där komplex byggnadsautomation inte krävs. Den uppnår hydraulisk balans kostnadseffektivt. Produkten levereras med full certifiering för projektacceptans, uppfyller kraven för budgivning och färdigställande i små till medelstora VVS-projekt.
En lösning för att ersätta gamla enkla flödeskopplingar som lider av läckor eller flödesjusteringsfel. Det möjliggör direkt utbyte med denna integrerade flödesventil utan att ändra inbäddade huvudrör, vilket säkerställer låga installationssvårigheter och en kort eftermonteringstidslinje samtidigt som den hydrauliska balansen optimeras kostnadseffektivt.
Mässingsämnen genomgår batch-by-batch spektralanalys av kemisk sammansättning. Ventilkärnor och högtemperaturbeständiga EPDM-packningar genomgår separata tester för termisk cykling, vattentrycksbeständighet och hållbarhet/åldrande, och sållar bort komponenter som är benägna att åldras för tidigt eller otillräckligt tryckmotstånd.
Varje integrerad flödesventil genomgår en komplett uppsättning tester: hushåller vattentryckmotstånd, bubbelbaserad lufttäthets-/läckagedetektering och simulerad hållbarhetstestning som involverar 10 000 öppnings-/stängningscykler. Dessa tester verifierar omfattande tryckgränser, tätningsstabilitet, ventilkärnas jämnhet och noggrannheten hos justeringsskalor.
Varje ventilhus är lasermärkt med ett unikt produktionsbatchnummer. Data från varje steg – smide, gängning, montering av ventilkärna och slutlig inspektion – arkiveras för att säkerställa fullständig spårbarhet. Vid leverans tillhandahåller vi spektralanalysrapporter för mässingsmaterial och fabrikscertifikat för hydrostatisk/lufttäthet, som uppfyller alla krav för inspektioner av golvvärme i bostäder, ansökningar om slutförande av kommersiella VVS-projekt och utomlands tullklarering.
Alla produkter levereras med en standard 12-månaders tillverkargaranti som täcker inneboende material- och tillverkningsdefekter, såsom sprickor i mässingskropp, läckor på grund av monteringsproblem, ventilkärna som fastnar eller fel på skala/ratten.
Professionella tekniker tillhandahåller en-till-en-vägledning som täcker standarder för samlingsventiler för flödesventiler, praktiska metoder för justering av ratten, tryckprovning av sektionsrörledningar och felsökning för tätningsläckor, vilket minskar omarbetningstiden under installation och idrifttagning på plats.
Ett flerspråkigt onlinesupportteam tar emot globala tidszoner, vilket säkerställer snabba svar på förfrågningar om produktval, spårning av bulkorder och rapportering av eftermarknadsproblem från utländska grossister och små till medelstora golvvärmeentreprenörer, vilket säkerställer sömlös gränsöverskridande kommunikation.
För storskaliga kommersiella eller privata bulkanskaffningsprojekt erbjuder vi skräddarsydda gängspecifikationer baserade på grenrörsdiametrar och krav på skåplayout. Vi tillhandahåller även en stabil och långsiktig leverans av utbytbara slitdelar, såsom OEM EPDM-packningar och justerbara ventilkärnor.
Golvvärmerör Integrerad flödeskontrollventil: Har mekanisk manuell rattjustering utan elektroniska ställdon. Den är utformad speciellt för golvvärmesystem i bostadshus, små till medelstora butiker och små kontorsbyggnader som saknar Building Automation Systems (BAS); den är optimerad för grundläggande hydraulisk balansering till en lägre kostnad. Programstyrd flödesventil: Utrustad med en stegmotor elektronisk styrmodul; kompatibel med 0-10V och Modbus byggnadsautomationssignaler; lämplig för kommersiella HVAC-projekt med BMS intelligenta hanteringsplattformar (t.ex. stora köpcentra, höga kontorsbyggnader, centralvärme i samhället); stöder fjärrstyrd, programbaserad flödeskontroll.
Integrerad flödeskontrollventil: Förlitar sig på manuell rotation av ventilkärnan; finjustering av flödet för en enskild gren uppnås via en intuitiv skala; kräver ingen tillhörande elektrisk styrledning eller automationsvärd; Idrifttagning på plats kräver inte specialiserade elkontrolltekniker. Programstyrd flödesventil: Stöder både lokal manuell justering och fjärrstyrd/schemalagd automatisk flödeskontroll via byggnadssystemet; kräver installation av elektriska styrsignalledningar och integration med en automationsvärd; driftsättning kräver expertis inom programmering av fastighetsautomation.
Integrerad flödeskontrollventil: Inriktad på små till medelstora golvvärmeprojekt (renoveringar av bostäder, små butiker, låga kontor); har en strömlinjeformad struktur utan elektriska styrkomponenter; lägre enhetsanskaffningskostnad; lämplig för stora volymer, kostnadseffektiva VVS-installationer. Programstyrd flödesventil: Lämplig för storskaliga VVS-projekt som kommersiella komplex och höghus centralvärmesystem; införandet av elektroniska styrmoduler och precisionsventilkärnor ökar enhetskostnaden; lämplig för avancerade kommersiella projekt med budgetar för smarta byggnadsuppgraderingar.
Integrerad flödeskontrollventil: Innehåller inga elektriska komponenter; endast ventilkärnan och packningarna är slitdelar; kräver få typer av reservdelar och möjliggör enkel byte; underhåll kräver ingen elektriker – VVS-installatörer kan hantera byte av delar; låga underhållskostnader. Programstyrd flödesventil: Slitdelar inkluderar det elektroniska ställdonet, kommunikationsmodulen, ventilkärnan och packningar; fel på elektriska komponenter kräver felsökning av specialiserade tekniker; omfattar ett bredare utbud av reservdelar; högre totala långsiktiga underhållskostnader.
Integrerad flödeskontrollventil: Kräver endast gängade röranslutningar; inget utrymme behövs för elektriska ledningar; kan installeras direkt i kompakta golvvärmeskåp eller dolda takrör; inga ytterligare installationssteg krävs. Programstyrd flödesventil: Förutom rörinstallation måste utrymme reserveras för att lägga elektriska styrledningar; det mekaniska rummet och utrustningens rörschakt kräver stödjande kabelrännor, vilket ökar byggstegen och arbetstimmar på plats.
S: Gammaldags plastpluggar och enkla rördelar saknar flödesregleringsförmåga och kan inte balansera vattenflödet över golvvärmegrenar, vilket lätt leder till ojämn uppvärmning eller kylning i hela huset. Standardflödeskopplingar utan vågar saknar referens för justering, helt beroende av installatörens erfarenhet; detta gör idrifttagning svår och benägen för efterföljande flödesavdrift. Golvvärmerör Inbyggd flödeskontrollventil har en ventilkärna med exakta markeringar, vilket möjliggör intuitiv manuell justering av flödet för varje krets. Dess integrerade struktur minskar antalet läckagebenägna anslutningspunkter, uppnår kostnadseffektiv hydraulisk balansering och är lämplig för olika små till medelstora golvvärmeprojekt.
S: Den använder EPDM-tätningar speciellt utformade för golvvärme. Dessa har klarat fabrikshållbarhetstester som involverar över tusen cykler med alternerande varma och kalla temperaturer (över 60°C). De kommer inte att härda, krympa eller spricka när de sänks ned i varmt vatten året runt. Dubbelpunktstätning – både vid ventilkärnan och gängorna – förhindrar effektivt långsamt läckage vid anslutningspunkterna på lång sikt.
S: Den använder standardgängspecifikationer som är gemensamma för både inhemska och internationella HVAC-marknader, vilket gör den kompatibel med över 95 % av vanliga golvvärmevarumärken. Det möjliggör direkt ersättning i olika nya och befintliga system, inklusive bostadshus, egenbyggda hus, butiker och små kontorsbyggnader. Anpassade gängspecifikationer är tillgängliga för storskaliga projekt som använder icke-standardiserade grenrör.
S: Ventilhuset har en kompakt, strömlinjeformad design som är lämplig för installation i änden av ett grenrör eller på en grenledning; endast det graderade justeringshandtaget sticker ut, vilket gör att huvudventilkroppen är helt innesluten i golvvärmeisolering. Oavsett om det är installerat i ett kompakt värmeskåp för bostäder eller ett smalt schakt med begränsat spelrum, kan flödeshastigheten enkelt justeras genom att manuellt vrida på handtaget – utan hinder av plåt, rörledningar eller isolering – vilket möjliggör sömlös enmansmanövrering.
A: Absolut. Ventilens gängspecifikationer är kompatibla med de kopplingar som används på äldre grenrör. Eftermontering kräver helt enkelt att de befintliga, föråldrade komponenterna tas bort och den integrerade flödesventilen installeras direkt; det finns inget behov av att skära eller modifiera de inbäddade huvudförsörjningsledningarna, vilket avsevärt minskar komplexiteten i eftermonteringen, såväl som material- och arbetskostnader.
S: Universalkopplingar för flödeskontroll är komponenter för allmänna ändamål som kräver ytterligare adaptrar för att ansluta till grenrör – de tar upp mer utrymme i grenrörsskåpet och lägger till potentiella läckagepunkter. Denna ventil är speciellt utformad för golvvärmeinstallation av grenrörsänden – den kombinerar anslutning och flödesreglering i en enda integrerad kropp, kräver inga ytterligare adaptrar och passar kompakt i täta grenrörsskåp. Det är det optimerade valet för bostäder och små till medelstora kommersiella golvvärmeprojekt där skåputrymmet är begränsat.
