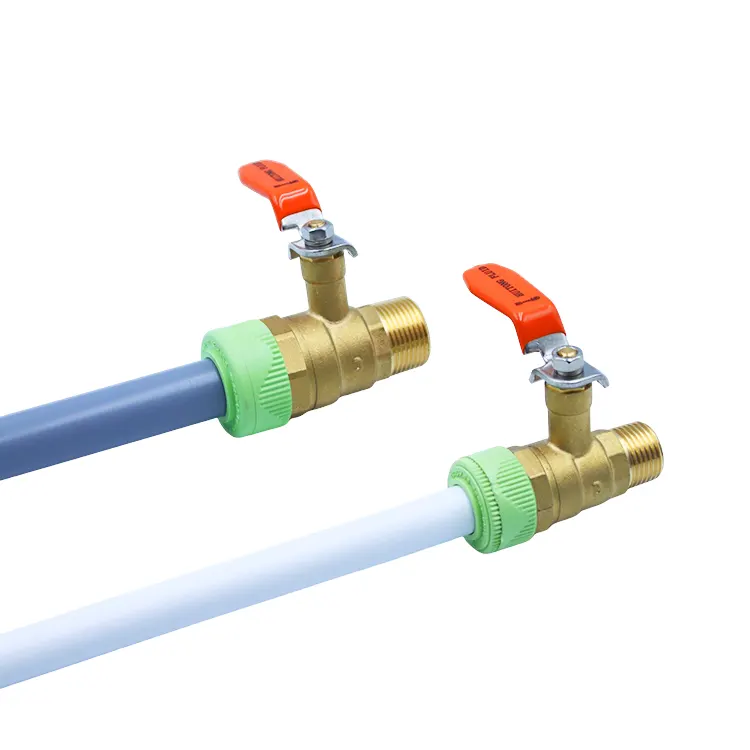

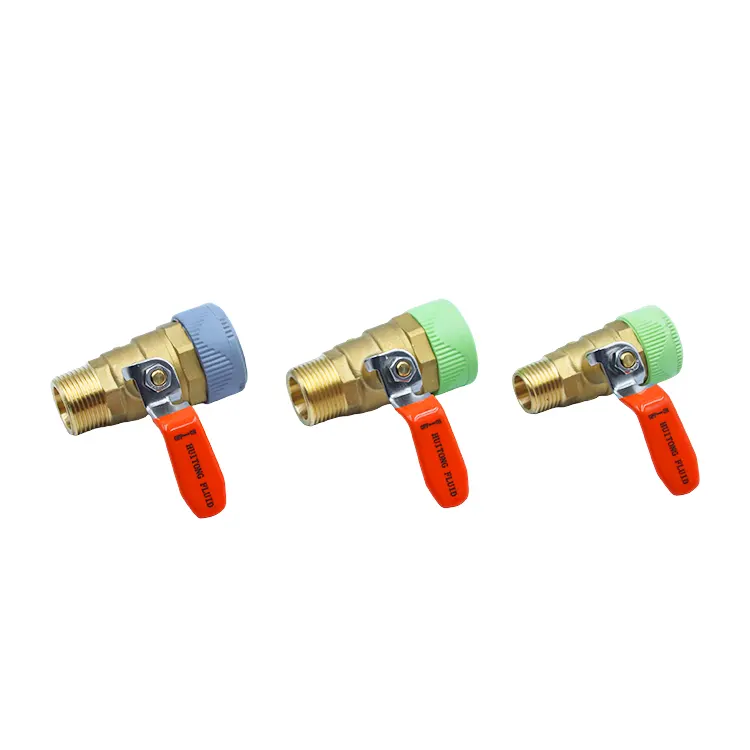

Förlängd skaft hangänga Quick Connect Brass Kulventil

Denna snabbkopplade kulventil i mässing är en kompositkontrollventil utvecklad av Huitong speciellt för högtemperaturvarmvatten och golvvärmecirkulationssystem. Det är en unik "3-i-1"-koppling – som kombinerar en snabbkopplingsport, en hangängad ände och en förlängd termisk isoleringsskaft – som tar itu med flera tekniska smärtpunkter, såsom brännrisker under drift, besvärlig installation, svåra övergångar mellan gamla och nya rörledningar och dålig kompatibilitet med isolerade rörledningar.

Tillverkad av blyfri, högtemperaturbeständig smidd mässing med en sammansatt tätningsstruktur och en självlåsande snabbkopplingsmekanism i rostfritt stål, möjliggör ventilen snabb installation utan svetsning eller lim. Förlängd hangänga snabbkoppling av mässingkulventil stöder oförstörande demontering för underhåll och är kompatibel med dolda, isolerade rör och olika vanliga VVS-material, vilket gör den till ett idealiskt val för uppvärmning av bostäder och lätta industriella vattencirkulationssystem.

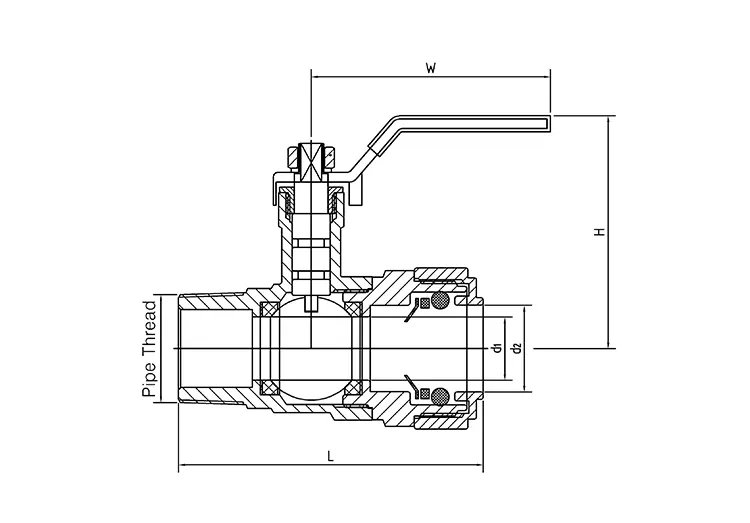

Tekniska parametrar

3-i-1 kompositgränssnitt

1. Har en differentierad design med dubbla portar: ena änden använder ett verktygsfritt "push-in" snabbkopplingsgränssnitt, medan den andra har en standard hangänga. Denna dubbla funktionalitet tillgodoser behoven för både snabb installation och gängade anslutningar, och tillgodoser komplexa rörövergångsscenarier.

2. Snabbkopplingsporten innehåller en låstandmekanism av höghållfast rostfritt stål som säkert greppar tre vanliga rörtyper: kopparrör, tunnväggigt rostfritt stålrör och PEX-golvvärmerör. Ingen värmesmältning, lim eller specialiserade krimpverktyg krävs, vilket resulterar i noll installationsförbrukningsmaterial.

3. Den utvändiga gängade änden överensstämmer med globala standardkopplingsspecifikationer, vilket möjliggör direkt anslutning till olika rörledningstillbehör utan adaptrar. Detta minskar antalet anslutningspunkter och minimerar strukturellt risken för läckage.

Förbättrat säkerhetsskydd

1. Ventilen använder en specialdesignad förlängd, termiskt isolerad spindel. Detta blockerar effektivt överföringen av värme från ventilkroppen till manöverhandtaget, vilket helt löser det branschövergripande problemet med att handtag blir för varma att röra vid drift av högtemperaturvarmvatten eller golvvärmesystem.

2. Utrustad med en förstärkt, utblåsningssäker spindelkonstruktion, tål ventilen tryckfluktuationer och överspänningar under varmvattencirkulation. Detta förhindrar att skaft lossnar, lossnar eller vätskeutstötning, vilket avsevärt förbättrar säkerheten under driftförhållanden med högt tryck och hög temperatur.

3. 90° enkelhandtagsdesign: Har ett kort manöverslag och smidig, enkel hantering. Förlängd utvändig utvändig utvändig gänga i mässing kulventil möjliggör snabb full-öppning/helstäng kontroll även i högtemperaturtätade rörsystem, vilket gör den idealisk för applikationer som kräver frekvent cykling.

Högtemperaturbeständiga material

1. Ventilkroppen är smidd av ett enda stycke blyfri DZR (avzinkningsbeständig) mässing. Materialet är tätt och enhetligt och erbjuder utmärkt motståndskraft mot höga temperaturer, oxidation och avlagringar; den motstår korrosion och deformation under långvarig exponering för varmt vatten.

2. Utrustad med högtemperaturbeständiga komposit PTFE tätningskomponenter. Till skillnad från standardtätningar avsedda för omgivningstemperaturer tål dessa kontinuerlig varmvattencirkulation utan att åldras, härda eller läcka, vilket säkerställer långvarig tätningsstabilitet.

3. Inre struktur med full borrning: Tillåter obehindrat vattenflöde utan strypning eller döda zoner. Lågt flödesmotstånd och minimal flödesförlust säkerställer effektiv vattenleverans i golvvärme, varmvatten och industriella cirkulerande vattensystem.

Kompakt kroppsstruktur

1. Kompakt och förfinad design: Ventilhuset kan vara helt inneslutet i rörisolering, med endast det förlängda skafthandtaget exponerat. Detta bevarar integriteten hos rörledningens isoleringssystem och förhindrar värmeförlust.

2. Lämplig för dolda installationer (i vägg eller över tak): Det löser vanliga installationsutmaningar förknippade med skrymmande ventiler – såsom oförmågan att applicera isoleringsskikt och lokal kondens eller värmeförlust på rörledningen.

3. Stöder oförstörande demontering och återanvändning: Underhåll, systemändringar eller utrustningsbyten kan utföras utan att skära av rören, vilket avsevärt minskar tekniskt underhållskostnader och materialspill.

Specialiserad kvalitetskontroll för högtemperaturbeslag

1. Råmaterialtestning: Alla DZR-mässingsråmaterial genomgår spektralanalys vid ankomsten för att verifiera nyckelprestandaindikatorer – såsom högtemperaturbeständighet och avzinkningsbeständighet – vilket säkerställer kvalitetskontroll vid källan.

2. Simuleringstestning av färdig produkt: Varje enhet genomgår individuella tester för lufttäthet, hydrostatiskt tryckbeständighet och hög/låg temperatur cykling/åldring. Viktiga fokusområden inkluderar tätningsstabiliteten hos den förlängda skaftet och låsstyrkan hos snabbkopplingsgränssnittet. 3. Full-batch-spårbarhet: Varje produkt har en unik batch-kod, med register arkiverade för hela processen – från produktion och bearbetning till testning. CE-certifiering och materialtestrapporter finns tillgängliga vid leverans för att uppfylla utländska projektacceptans och tullklareringskrav.

Tillverkarens garantisystem

1. Den förlängda utvändiga hangängade mässingkulventilen med snabbkoppling kommer med 12 månaders tillverkargaranti. Vi tillhandahåller gratis korrigerande lösningar för problem som orsakas av tillverkningsprocesser eller materialdefekter, såsom tätningsläckage, växlingsfel eller fel på låsmekanismen.

2. Vårt tekniska team är specialiserat på VVS-system för hög temperatur, och erbjuder mycket praktisk vägledning om installationsstandarder för snabbkoppling, val av rör och matchning samt felsökning av läckor i högtemperaturrör.

3. Vi tillhandahåller snabb, flerspråkig eftermarknadssupport och erbjuder skräddarsydda rörlösningar till globala VVS-entreprenörer och grossister, vilket säkerställer kompatibilitet med lokala byggstandarder.

Standarddriftsrekommendationer

1. Push-fit installation: Före installationen, se till att röränden är renskuren utan grader och är fri från inre skräp. Rikta in röret vertikalt med snabbkopplingsporten och sätt in det med jämn hastighet; ett hörbart "klick" indikerar att låset är aktiverat. Undvik vinklad eller ofullständig insättning, vilket kan leda till framtida läckor.

2. Ventildrift: Vid daglig användning, vrid handtaget försiktigt endast 90°. Tvinga inte handtaget eller vrid det utanför dess rörelsegränser; detta förhindrar deformation av den förlängda skaftet under påkänning, skyddar den interna högtemperaturtätningsstrukturen och förlänger livslängden.

3. Högtemperaturdrift: Vid start eller stopp av varmvatten- eller golvvärmesystem, justera vattentrycket och temperaturen gradvis. Undvik plötsliga temperaturfluktuationer eller momentana högtrycksstötar för att minimera tätningsslitage och säkerställa långvarig tätningsstabilitet.

4. Demontering och underhåll: Använd specialverktyg för demontering under rörledningsunderhåll för att smidigt frigöra låsmekanismen. Bänd eller dra inte med våld. Ventiler i gott skick kan återanvändas, vilket minskar materialkostnaderna för projektet.

FAQ

F1: Kommer snabbkopplingsgränssnittet att lossna eller läcka efter långvarig användning i högtemperaturcykler?

S: Snabbkopplingsporten har förtjockade självlåsande tänder i rostfritt stål. Den har genomgått åldringstester vid hög och låg temperatur, vilket säkerställer stabil låsprestanda under höga temperaturer utan att lossna på grund av termisk expansion eller sammandragning. Tillsammans med högtemperaturbeständiga tätningskomponenter säkerställer den noll läckage under långvarig vattencirkulation.

F2: Vilka typer av rörledningar och system är den förlängda utvändiga hangängade snabbkopplingen av mässingkulventil kompatibel med?

S: Den är kompatibel med kopparrör, tunnväggiga rostfria stålrör och PEX golvvärmerör. Det används ofta i varmvattensystem för hushåll, cirkulationssystem för golvvärme och lätta industriella cirkulerande vattenkretsar, vilket gör det lämpligt för de allra flesta bostads- och lätta industriella VVS-projekt med hög temperatur.

F3: Kommer inpackning av ventilkroppen i isoleringsmaterial att påverka dess funktion eller värmeavledning?

S: Nej. Huvudventilkroppen kan vara helt innesluten i isolering och lämnar endast manöverhandtaget exponerat. Detta säkerställer att ventildriften förblir opåverkad samtidigt som rörledningens isoleringsintegritet bibehålls – förhindrar lokal värmeförlust eller kondensering – och uppfyller standarderna för dolda, isolerade rörinstallationer.

F4: Vilka specifika kvalitetsinspektioner utförs för högtemperaturapplikationer?

S: Förutom standardtester för lufttäthet och tryckbärande utför vi åldringstester vid hög och låg temperatur. Dessa verifierar specifikt tätningsstabiliteten hos den förlängda skaftet och högtemperaturlåshållfastheten hos snabbkopplingsgränssnittet, simulerar långvarig varmvattencirkulation för att säkerställa att produkten fungerar tillförlitligt i komplexa miljöer med hög temperatur.

F5: Vad bör man tänka på vid daglig användning under höga temperaturer?

S: Undvik att manövrera ventilen med överdriven kraft och förhindra plötsliga toppar eller fall i vattentrycket; inspektera regelbundet tätningen vid ventilskaftets gränssnitt. Gradvis reglering av temperatur och tryck under systemstart och avstängning minimerar tätningsslitage och säkerställer ventilens långsiktiga, stabila drift.
