Under konstruktionen av vattenförsörjning och dränering, HVAC och pneumatiska vätskeledningar är rörledningarnas 90-graders vridningslägen benägna att läcka, komplicerad konstruktion och potentiella brandrisker. De traditionella armbågarna monteras genom svetsning eller genom att gänga och linda tätningsband. Denna metod kräver mycket manuellt arbete och det finns risk för brand på grund av svetsning vid hög temperatur. Med tiden, på grund av alternerande temperaturer och rörledningsvibrationer, kommer gränssnitten sannolikt att lossna och läcka eller läcka gas. Dessutom är de inre flödeskanalerna i vanliga armbågar grova, vilket resulterar i högt vätskemotstånd och ökad energiförbrukning i systemet.

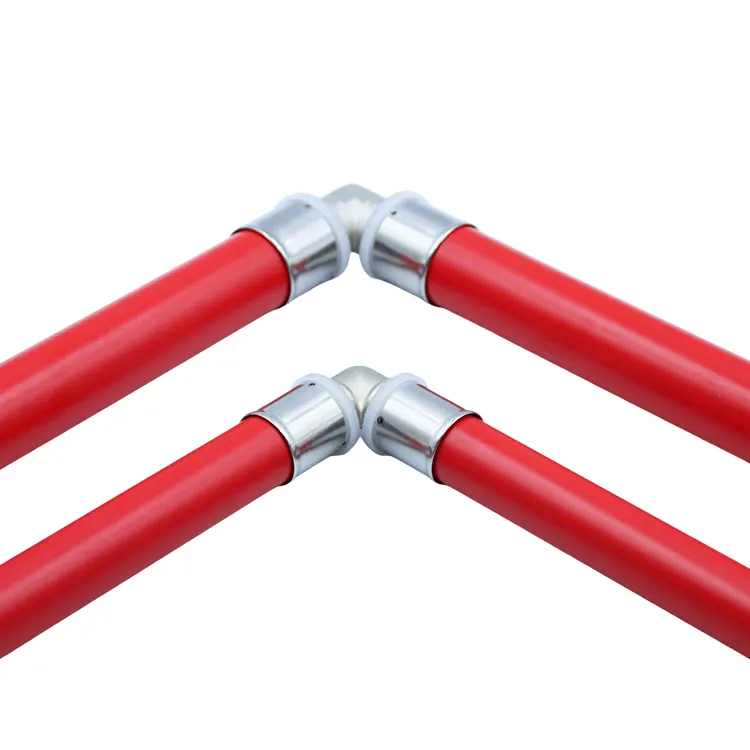

Denna presspassade armbågskoppling i mässing åtgärdar specifikt olika smärtpunkter vid konstruktion av rörledningssvarvning och senare underhåll. Produkten är tillverkad av blyfri mässing och har en integrerad kompressionstätningsstruktur. Det kräver inte svetsning eller ytterligare tätningstillbehör. Med hjälp av vanliga kompressionsverktyg kan den snabbt slutföra en permanent tätningsanslutning.
Den är kompatibel med kopparrör och rör av rostfritt stål, kan transportera kallt och varmt vatten, värmemedia, tryckluft etc. Arbetstrycket är upp till 1,6 MPa, och det tillämpliga temperaturområdet är -20°C till 120°C. Den tål temperaturcykler och rörledningsvibrationer under lång tid. Den inre väggen är slät, vilket minskar vätskeförlusten, och det är det föredragna svarvtillbehöret för nyinstallation och renovering av heminredning, kommersiell användning och lätta industriella rörledningar.
|

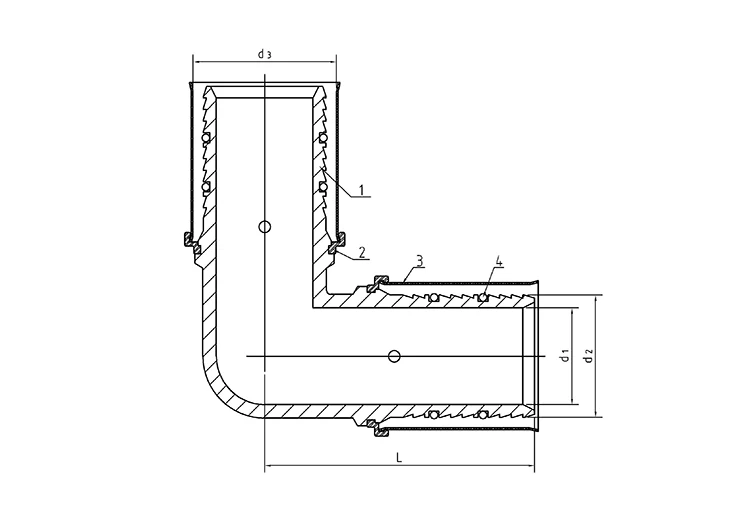

Produktstorlek |
Aluminiumplastkompositrör T |
d1 |
d2 |
d3 |
L |
Produktmaterial |
|||
|
16 mm–16 mm |
2,0 mm |
7.5 |
11.80 |
16.5 |
37.75 |
CW617 |
PE |
SUS304 |
EPDM |
|
20 mm–20 mm |
2,0 mm |
10.5 |
15.80 |
20.5 |
40.3 |
||||
|
25 mm–25 mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
49.9 |
||||
|
32 mm–32 mm |
3,0 mm |
20.0 |
25.75 |
32.5 |
54.4 |
||||
|
40 mm–40 mm |
4,0 mm |
25.0 |
31.75 |
40.5 |
69.8 |
||||
|
50 mm–50 mm |
4,5 mm |
34.0 |
40.75 |
50.5 |
76.8 |
||||
|
63 mm–63 mm |
6,0 mm |
42.0 |
50.75 |
63.5 |
107.2 |
||||
Levereras med en integrerad tätningspackning, vilket eliminerar behovet av svetsning, gängning, lindning av råmaterial etc., vilket minskar kostnaden för inköp av byggmaterial.
I kombination med industristandardiserade kompressionsverktyg kan en enda person slutföra röranslutningen på några sekunder, vilket uppnår permanent låsning utan att lossna, vilket avsevärt förkortar den totala rörledningens byggperiod och minskar arbetskostnaderna.
Ingen högtemperatursvetsning krävs under hela processen, vilket eliminerar riskerna för brännskador och bränder, lämplig för begränsade konstruktionsutrymmen som takhåligheter, slutna utrustningsrum och tätbefolkade kommersiella rörvägar.
Den presspassade armbågskontakten i mässing är smidd av blyfri mässing med hög renhet, utan läckage av tungmetaller. Den uppfyller säkerhetsstandarder för dricksvattenledningar och kan användas för långvarig rening av hushållsvatten och varmvattentransport.
Mässingsbasmaterialet har hög densitet och tillräcklig mekanisk hållfasthet. Den har utmärkt motståndskraft mot oxidation och medelhög korrosion. Det är osannolikt att det bildas skal eller rostar under långvarig vatten- och luftcirkulation och är lämplig för kontinuerlig drift under hela året.
Den nominella tryckkapaciteten är upp till 1,6 MPa. Den tål temperaturer från -20 grader Celsius för frostskydd i kalla miljöer till 120 grader Celsius för värmeväxlingsoperationer. Dess prestanda kommer inte att minska under säsongsbetonade temperaturskillnader och kall-varma cykler.
Den inre delen av armbågen har genomgått högprecisionssvarvning och finbearbetning. Flödeskanalen är platt och jämn, vilket avsevärt minskar vätskans flödesmotstånd och minskar tryckförlusten i rörledningen. Detta förbättrar den övergripande operativa effektiviteten för HVAC- och gasförsörjningssystem.
En dedikerad elastisk tätningspackning är inbyggd, som kan anpassa sig till deformationer som orsakas av termisk expansion och sammandragning och mekaniska vibrationer i rörledningen. Långvarig användning säkerställer stabil tätning, eliminerar vattenläckage och luftläckagefel.
Efter verktygspressning är rörmaterialet och armbågen tätt sammanfogade och kraften är jämnt fördelad. Under vattentryck och lufttrycksfluktuationer kommer det inte att ske något rörmaterial som glider eller gränssnitt lossnar, vilket säkerställer den långsiktiga stabiliteten för rörledningens drift.
Standardiserad kompressionsportdesign möjliggör stabil anslutning med kopparrör och rostfria stålrör, utan behov av ytterligare ombyggnadsfogar. De nya och gamla rörledningsrenoveringarna kan användas direkt.
Press-fit armbågskontakt i mässing kan på ett säkert sätt transportera vanliga vätskor som kallt vatten, varmvatten, högtemperaturvärmemedia och tryckluft. Det täcker fyra scenarier: vattenförsörjning och avlopp, central luftkonditionering, central uppvärmning och pneumatiska rörledningar.
Den totala storleken är liten och vanlig, lämplig för trånga takutrymmen, smala rörschakt och trånga utrymmen inuti utrustning. Den kan flexibelt anpassa sig till komplexa pipeline-layouter med flera vinklar.
Innan varje parti av färdiga produkter lämnar fabriken, är alla tre inspektionsprocedurerna - tryckmotstånd och tryckbärande test, tätande lufttäthetsläckagedetektering och storleksnoggrannhetskalibrering - slutförda. Alla defekta produkter med storleksavvikelser, tätningsfel eller otillräckligt tryckmotstånd elimineras.
Hela processen med råvaruinmatning, bearbetning och formning samt inspektion av färdig produkt registreras och arkiveras enhetligt. Varje parti av varor kan spåras genom hela processen, vilket säkerställer konsekvent och stabil kvalitet på olika partier av produkter.
Anpassningsbar tillhandahållande av materialinspektionscertifikat, slutproduktens tryckbeständighet och förseglingstestrapporter och officiella ursprungscertifikat. Uppfyller till fullo standarderna för inhemskt projektgodkännande och arkivering, såväl som utomlands gränsöverskridande tullklarering och inspektion.
Fabriken stödjer kundanpassad produktion för icke-standardiserade specifikationer och speciella arbetsförhållanden. Baserat på rörledningslayouten och medelstora egenskaper hos storskaliga kommersiella och industriella projekt, kan skräddarsydda böjar och beslag tillverkas i exklusiv storlek.
Med ett moget utrikeshandelssystem kan varje sats av Brass Press-fit Armbågsanslutningsförsändelse åtföljas av en komplett uppsättning kvalifikationsdokument för tullklarering, vilket förenklar tullklareringsprocessen för utländska kunder och minskar tiden och kostnaderna för gränsöverskridande handel.
Ett professionellt teknikteam för vätskeledningar är utrustat för att tillhandahålla val av rörledning, riktlinjer för kompressionsinstallation och felsökningslösningar på plats. De svarar snabbt på bygg- och driftfrågor hos kunder hemma och utomlands.
Används för 90-graders anslutningar av vattenförsörjning i bostäder och varmvattenledningar. Tillverkad av blyfritt material, det är säkert och miljövänligt. Dold kompressionsinstallation har inga läckagerisker och är lämplig för exakt och dold rörledningskonstruktion i heminredning.
Lämplig för vändning av kalla och varma cirkulationsrörledningar i kommersiella byggnaders centrala luftkonditionering. Designen med lågt flödesmotstånd minskar energiförbrukningen i luftkonditioneringssystemet och är lämplig för kommersiella byggnader med frekvent och kontinuerlig drift under hela året.
Kan tåla en långvarig tolerans av 120℃ varmvattencirkulation. Den förseglade strukturen motstår deformationer som orsakas av termisk expansion och sammandragning av rörledningen och är stabil för användning i centraliserade värmeledningar i bostadsområden och industriparker för svarvning och anslutning.
Lämplig för svarvning av tryckluftsledningar i fabriksverkstäder. Tätningen är tät utan gasläckage och den tryckbärande prestandan är stabil och uppfyller kraven på rörledningsrenovering av liten industriell pneumatisk utrustning.
När rörledningen på plats är kopparrör eller tunnväggigt rostfritt stålrör, välj direkt motsvarande rördiameter kompressionsbåge; för renoveringsprojekt som använder en blandning av dessa två rörmaterial, använd detta universella kompressionsgränssnitt enhetligt, och inga ytterligare tillbehör som ändrar storlek krävs.
För hemvattenförsörjning och tappvarmvatten är grundmodellen utan blyhalt att föredra; för golvvärme, centraliserad uppvärmning av högtemperaturvarmvattenledningar, förbered tätningsmodellen som kan motstå 120 ℃ hög temperatur i förväg; för pneumatisk rörledning för verkstadstryckluft, välj satsprodukten med förbättrad lufttäthet.
För utomhusrörledningar i norra vintrar eller ouppvärmda underjordiska källare är det nödvändigt att välja en tätningsmodell som tål -20 ℃ låg temperatur; för vattenförsörjning med normal temperatur inomhus och vattenvägar för luftkonditionering kan standardmodellen uppfylla användningskraven.
För smala konstruktionspositioner som takhålrum och smala utrustningsskåp, prioritera valet av kompakta kompressionsbågar med liten volym; för öppna maskinrum och markmonterade exponerade rörledningar kan den konventionella standardmodellen väljas, vilket ger mer tillräckligt installationsutrymme.
För tappvatten och småskaliga golvvärmesystem med ett tryck lägre än 1,0 MPa räcker standardmodellen 1,6 MPa tryckbärande; för kommersiell central luftkonditionering och stora värmeenheter rekommenderas att reservera tryckredundans och enhetligt köpa 1,6 MPa tryckbeständiga specifikationen för att eliminera risken för högtrycksläckage.
S: Traditionella armbågar har komplexa konstruktionsprocesser och svetsprocessen utgör brandsäkerhetsrisker. Med tiden tenderar fogarna att lossna och läcka. Mässings presspassade armbågskoppling kräver å andra sidan inte svetsning och behöver inte ytterligare tätningstillbehör. Den har en snabb bygghastighet och fogen blir permanent stabil efter formpressning. Den är resistent mot vibrationer och temperaturförändringar, utan läckage. De totala bygg- och långsiktiga driftskostnaderna är lägre.
A: Absolut. Produkten är tillverkad av blyfritt mässingsmaterial och avger inga skadliga ämnen. Den överensstämmer med relevanta hushållsspecifikationer för vattenförsörjningsmaterial för hushållsbruk och kan säkert och permanent användas i hemvattenreningssystem och varmvattenledningar för hushållsbruk.
S: Det kommer inte att finnas något läckage. Armbågen är utrustad med en speciell hög- och lågtemperaturbeständig, stötsäker tätningspackning inuti. Efter att ha genomgått kalla och varma cykler och kontinuerliga vibrationshållbarhetstester, kan den anpassa sig till den termiska expansionen och sammandragningen av rörledningen, bibehålla stabil tätning och vidhäftning på lång sikt, och det kommer inte att finnas något vattenläckage eller luftläckageproblem.
S: När det gäller rör kan det vara kompatibelt med kopparrör och rostfria stålrör; för media kan den transportera kallvatten, varmvatten, högtemperaturvärmemedium, tryckluft. Det är tillämpligt på olika scenarier som heminredning och civil användning, kommersiell HVAC och lätt industriell pneumatisk rörledning.
